原理&結構
LV31電纜浮球液位開關干簧管吸合當浮球要部朝液位上升或下降時，帶動不銹鋼磁性浮球上下移動,揚線角度≥28°時觸發開關內部的鋼珠會滾動壓到微動開關或脫離微動。利用微動開關做接點輸出，使液位開關 ON 或OFF的接點信號輸出。
主要特點
結構簡單性能可靠
安裝方便可現場調試 適用給排水、含腐蝕、懸浮物工況測量
現場懸吊式安裝，特點適合地下水池使用
與液體接觸的零部件材質均為塑料（不銹鋼），具有良好的耐腐性
可用于對液位的限位監控或連續監控?？商峁┒嗲蚨帱c(diǎn)監控
應用
氣液兩用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調。
|
技術規格 |
|
|
最大壓力： |
16bar |
|
40bar |
|
|
介質溫度： |
-10...80°C （PP) |
|
10...180°C（不銹鋼） |
|
|
介質密度： |
≥0.75g/cm3 |
|
|
觸點類型: 干簧管開關 |
|
|
觸點容量: 10A/250VAC |
|
輸出： |
輸出: 常開/常閉 |
|
防護等級： |
IP65&IP67 |
|
接線方式: |
端子接線 |
|
材料: |
不銹鋼1.4301(SUS304) |
|
PP聚丙烯塑料 |
|
|
|
螺紋連接G3 |
|
過程連接: |
法蘭連接DN50 |

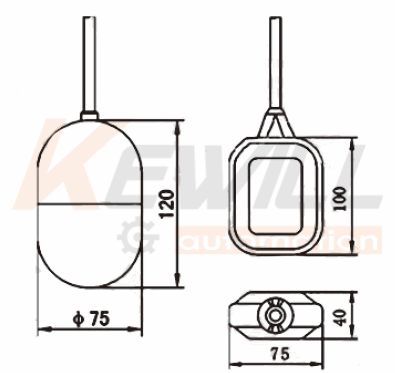

尺寸圖
金屬球尺寸 PP塑料球尺寸
選型表
|
LV31- |
電纜浮球液位開關 |
|||||
|
|
電氣倉材質 |
|||||
|
|
鋁合金材質 電氣接線倉 |
|||||
|
|
不銹鋼1.4301(304) 電氣接線倉 |
|||||
|
|
浮球個數(報警點數量最多5組） |
|||||
|
|
1個 |
|||||
|
|
2個 |
|||||
|
|
3個 |
|||||
|
|
4個 |
|||||
|
|
5個 |
|||||
|
|
線纜長度（線纜長度=實際量程） |
|||||
|
|
0.5m |
|||||
|
|
1m |
|||||
|
|
2m |
|||||
|
|
3m |
|||||
|
|
5m |
|||||
|
例如A球長度2米，B球長度0.6米選型代碼為：A2000B600）浮球個數按實際需要填寫。 |
||||||
|
|
材質 |
|||||
|
|
PP塑料浮球+橡膠電纜 |
|||||
|
|
不銹鋼浮球+橡膠電纜 |
|||||
|
|
連接方式 |
|||||
|
|
活動法蘭連接DN50法蘭 |
|||||
|
|
外螺紋連接G3 |
|||||
|
LV31- |
|
|
|
|
|
←選型示例 |
