LV21通用型側裝液位開關
應用范圍：
產品特點：
- 測量范圍
- 適用管徑
獲取報價
一家專注于防爆壓力變送器生產，制造，研發的企業
應用范圍：
產品特點：
獲取報價
原理&結構
LV21通用型側裝液位開關系列產品為開關量輸出型。 液位上升或下降時，帶動不銹鋼磁性浮球上下移動，接線盒內的磁簧開關（或微動開關）與臂端磁鐵的相互作用來引起磁簧開關（或微動開關）動作。同時輸出開（ON）或關（OFF）的信號，供報警提示或遠程控制使用。
主要特點
結構簡單可靠，性能穩定，安裝方便
控制部分與接液部分隔離，可用于高溫,高壓環境
多材質，多連接方式可滿足不同工況
應用
用于液體密度≥0.65g/cm³的液位測量。
用于船舶、水處理、食品、醫藥、化工等行業的液位測量。
|
技術規格 |
|
|
操作壓力： |
常規≤16bar（可定制耐壓） |
|
|
標準型-20~130℃ |
|
介質溫度： |
高溫型-20~200℃ |
|
介質密度： |
≥0.65g/cm³ |
|
|
觸點類型: 微動開關 |
|
|
觸點容量: 250VAC, 5A |
|
輸出： |
輸出: 常開加常閉（SPDT) |
|
防護等級： |
IP65 |
|
接線方式： |
鋁材質接線盒，端子接線 |
|
材料： |
304不銹鋼 316L不銹鋼 |
|
操作壓力： |
常規≤35bar（可定制耐壓） |
|
|
標準型-20~130℃ |
|
介質溫度： |
高溫型-20~200℃ |
|
介質密度： |
≥0.65g/cm³ |
|
|
觸點類型: 微動開關 |
|
|
觸點容量: 250VAC, 5A |
|
輸出： |
輸出: 常開加常閉（SPDT) |
|
防護等級： |
IP65 |
|
接線方式： |
鋁材質接線盒，端子接線 |
|
材料： |
304不銹鋼 316L不銹鋼 |

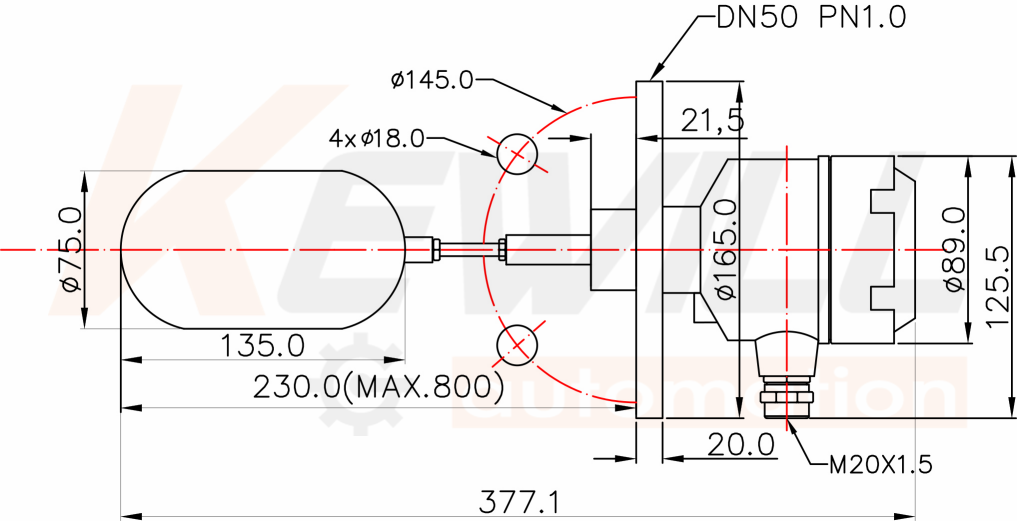

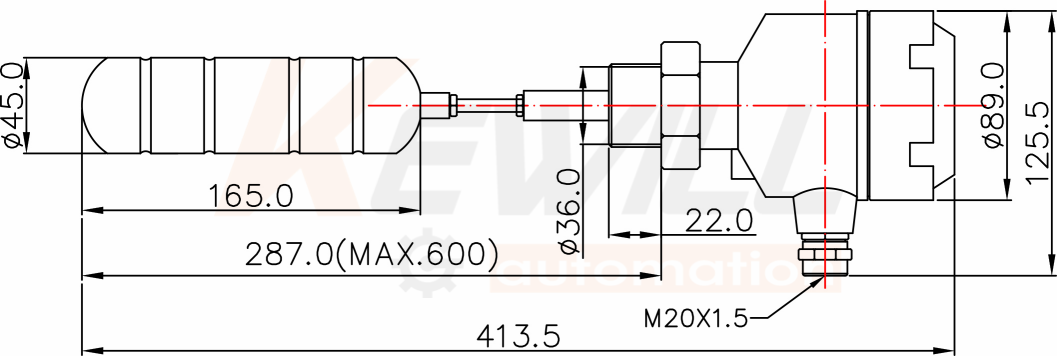

尺寸示意圖
備注：圖示螺紋接口可換成法蘭連接尺寸可參考選項表變動，浮球尺寸亦可替換。篇幅有限不展開描述定制較多請以合同圖紙為準

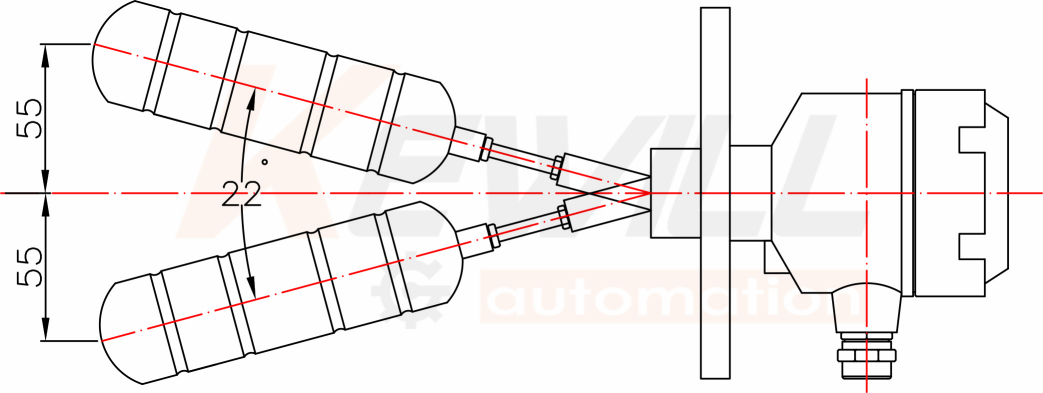

浮球行程示意
選型表
|
LV21- |
通用型側裝液位開關 |
||||
|
|
連接方式 |
||||
|
|
DN50法蘭型 |
||||
|
|
NPT1 1/2螺紋型 |
||||
|
|
客戶要求定制 |
||||
|
|
浮球尺寸 |
||||
|
|
標準型45*125（*） |
||||
|
|
小巧型38*75 |
||||
|
|
適用溫度 |
||||
|
|
標準型-20~130℃ |
||||
|
|
高溫型-20~200℃ |
||||
|
|
耐腐型-20~80℃ |
||||
|
|
(特殊備選項)VARIO |
||||
|
|
標準型無特殊備選項 |
||||
|
|
高溫基礎加散熱片結構 |
||||
|
|
防爆功能選項 |
||||
|
LV21- |
|
|
|
|
←選型示例 |
備注：（*）為現貨或常備款,推薦優先選擇。
