原理&結構
PE91防爆無線壓力變送器智能無線壓力變送器為低功耗、具有無線通訊功能的壓力儀表，LCD現場顯示+GPRS無線信號傳輸可以滿足遠程數據獲取，太陽能電池組的選配供電可以滿足不適宜布線工礦。
特點
GPRS網絡信號覆蓋全面
LCD可背光可休眠顯示系統
聯網自動校時，斷網自動重接
采集間隔可遠程設置
IP67較高防護等級
應用
自來水管網壓力監測，消防管網壓力檢測，大型工礦遠程管網檢測。
|
技術規格 |
|
|
量程： |
0...0.2bar |
|
0...700bar |
|
|
精度： |
±0.5%FS |
|
供電電源： |
8...28VDC |
|
壓力類型： |
密封表壓/表壓/絕壓 |
|
|
|
|
輸出特性 |
|
|
輸出信號： |
LCD現場顯示，GPRS無線信號傳輸 |
|
長期穩定性： |
±0.5%FS/Year |
|
環境條件 |
|
|
工作溫度： |
20℃...70℃ |
|
存儲溫度： |
30℃...80℃ |
|
相對濕度： |
0...95% |
|
防護等級： |
IP67 |
|
振動： |
≤3g/10Hz...150Hz（IEC60068-2-6-2007） |
|
工作電源： |
直流24V供電 |
|
3.6V(19AH)鋰電池 |
|
|
太陽能電池組供電 |
|
|
|
|
|
信號發生間隔： |
1分鐘~60分鐘 |
|
1小時~12小時 |
|
|
|
|
|
其它數據 |
|
|
顯示： |
6位8段數碼液晶 |
|
按鍵： |
磁棒觸發顯示 |
|
感壓膜片： |
不銹鋼316L |
|
電氣連接： |
2芯電纜（電源） |
|
重量： |
約1.02kg |

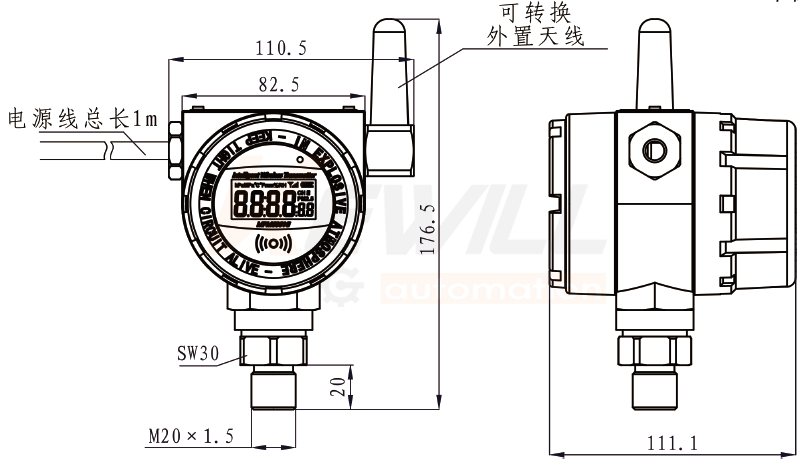

尺寸圖
|
量程代碼 |
|
||||
|
標準量程代碼表(單位bar) |
標準量程代碼表(單位bar) |
||||
|
標準量程 |
表壓代碼 |
絕壓代碼 |
標準量程 |
表壓代碼 |
絕壓代碼 |
|
0…200mbar |
GB0,2 |
AB0,2 |
0…40bar |
GB40 |
AB40 |
|
0…1bar |
GB1 |
AB1 |
0…60bar |
GB60 |
AB60 |
|
0…2.5bar |
GB2.5 |
AB2.5 |
0…100bar |
GB100 |
AB100 |
|
0…4bar |
GB4 |
AB4 |
0…160bar |
GB160 |
AB160 |
|
0…6bar |
GB6 |
AB6 |
0…250bar |
GB250 |
AB250 |
|
0…10bar |
GB10 |
AB10 |
0…400bar |
GB400 |
AB400 |
|
0…20bar |
GB20 |
AB20 |
0…600bar |
GB600 |
AB600 |
注：若所需量程不在標準列表中， 請?jiān)谟嗀洉r注明，可按客戶要求標定。 例如所需量程：表壓0…25 bar，可將量程代碼寫為GB25。
|
選型表 |
|
|||||
|
PE91- |
無線壓力變送器（可選太陽能供電） |
|||||
|
|
量程（見量程代碼表） |
|||||
|
|
表壓（量程可指定） |
|||||
|
|
絕壓（量程可指定） |
|||||
|
|
供電方式 |
|||||
|
|
直流電源供電 |
|||||
|
|
鋰電池組供電 |
|||||
|
|
太陽能電池組（太陽能電池板，蓄電池，太陽能控制器） |
|||||
|
|
天線類型 |
|||||
|
|
內置天線（安裝點GPRS信號良好） |
|||||
|
|
外置天線（吸盤天線）線長5m |
|||||
|
|
螺紋連接 |
|||||
|
|
M20×1.5外螺紋接口，水線密封 |
|||||
|
|
G1/2外螺紋接口，水線密封 |
|||||
|
|
軟件服務類型 |
|||||
|
|
客戶自有應用 |
|||||
|
|
Web網頁（臺式PC與移動智能手機可配置與查詢） |
|||||
|
|
特種傳輸：zigbee無線傳輸 |
|||||
|
PE91- |
|
|
|
|
|
←選型示例 |
