原理&結構
KAP20膜片壓力變送器粉塵防爆采用平膜硅壓阻式隔離膜充油芯體作為信號測量元件，位于不銹鋼殼體內的信號處理電路，將傳感器信號轉換為標準輸出信號。有效防止易結晶介質堵塞引壓口的問題。
特點
●Ф50.4 通用衛生級卡箍卡盤連接
●測量范圍廣0~100bar
●不銹鋼結構或鑄鋁防爆結構
●IP65
應用
對316L不銹鋼無腐蝕的氣體、液體壓力測量。
應用于醫療、生物制品、食品衛生等行業。
應用于造紙化工行業、污水液位及飲料罐壓力測量。
|
技術規格 |
|
|
量程范圍： |
0...350mbar…100bar |
|
允許過載： |
小于等于額定量程的 1.5 倍 |
|
壓力類型： |
表壓、絕壓 |
|
精確度： |
±0.25%（典型） ±0.5%（最大） |
|
長期穩定性： |
±0.1%F.S/年（典型） |
|
±0.2%F.S/年（最大） |
|
|
零點溫度漂移： |
±0.03%F.S/℃（≤100KPa） |
|
±0.02%F.S/℃（＞100KPa） |
|
|
±0.03%F.S/℃（≤100KPa） |
|
|
滿度溫度漂移： |
±0.02%F.S/℃（＞100KPa） |
|
工作溫度： |
20...80℃ |
|
貯存溫度： |
40...120℃ |
|
供電電源： |
≥10KΩ(0..10V）,≥5KΩ |
|
輸出信號： |
≤(UB-10)V/ 0.02A (4...20mA) |
|
壓力接口： |
卡箍卡盤式 |
|
外殼材質： |
不銹鋼或鑄鋁 |
|
膜片材質： |
不銹鋼1.4435(316L) |
|
O型密封圈： |
氟橡膠 |
|
電纜： |
聚乙烯 |
|
絕緣電阻： |
100MΩ 100VDC |
|
防護等級： |
IP65 |

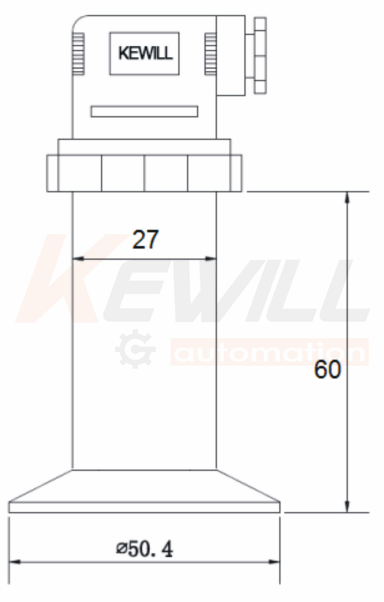

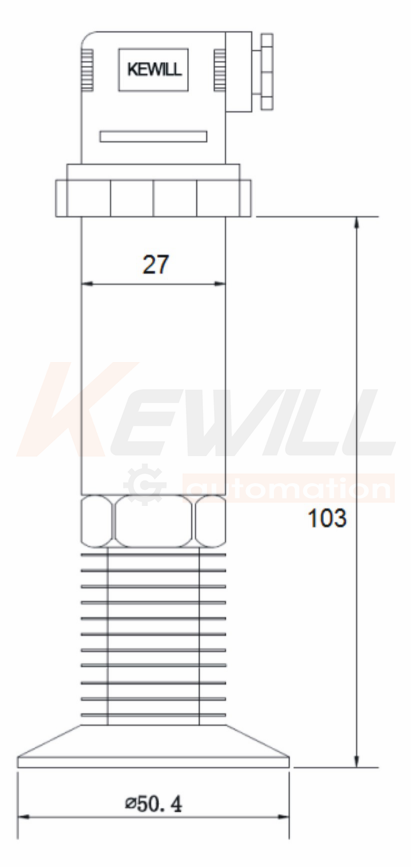

尺寸圖
|
相對壓力 |
|
|
|
標準量程 |
代碼 |
|
|
0…350mbar |
NB0.35 |
|
|
0…700mbar |
NB0.7 |
|
|
0…1bar |
GB1 |
|
|
0…5bar |
GB5 |
|
|
0…10bar |
GB10 |
|
|
0…16bar |
GB16 |
|
|
0…35bar |
AB35 |
|
|
絕對壓力 |
|
|
|
標準量程 |
代碼 |
|
|
0..350mbar |
AB0.35 |
|
|
0…1bar |
AB1 |
|
|
0…2bar |
AB2 |
|
|
0…5bar |
AB5 |
|
|
0…10bar |
AB10 |
|
|
0…20bar |
AB20 |
|
|
0…35bar |
AB35 |
|
注：若所需量程不在標準列表中，請?jiān)谟嗀洉r(shí)注明，可按客戶要求標定。例如所需量程：表壓0…20bar，可將量程代碼寫為GB20

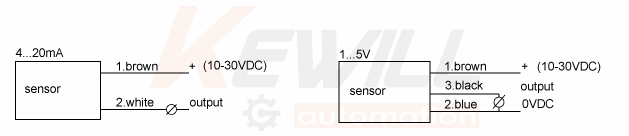

電氣接線圖
