一家專注于防爆壓力變送器生產，制造，研發的企業
原理&結構
KAP40防爆壓力控制器是集壓力測量、顯示、變送輸出于一體的智能化測控產品，對傳感器非線性、溫度漂移進行修正補償，通過手操器在線調整變送器參數，實現精確的數字/數據傳輸、現場設備診斷、遠程雙向通訊。
特點
●測量范圍廣,全結構
●具有HART通訊協議或RS485通訊協議
●高亮度LCD壓力現場顯示&LED訂貨可選
應用
"對316L不銹鋼無腐蝕的氣體、液體壓力測量
應用于石油、化工、冶金、電力、水文等工業過程現場 "
|
技術參數 |
|
|
量程范圍： |
1 to 0bar |
|
0 to 0.1bar |
|
|
0 to 1000bar |
|
|
允許過載： |
小于等于額定量程的1.5倍或1100bar（取最小值） |
|
壓力類型： |
表壓；絕壓；密封參考壓型 |
|
精確度： |
±0.10%（0-100bar） |
|
±0.25%（0-100bar） |
|
|
±0.5%（0-1000bar） |
|
|
長期穩定性： |
±0.2%F.S/年 |
|
零點溫度漂移： |
±0.03%F.S/℃（≤1bar） |
|
±0.02%F.S/℃（＞1bar） |
|
|
±0.03%F.S/℃（≤1bar） |
|
|
滿度溫度漂移： |
±0.02%F.S/℃（＞1bar） |
|
工作溫度： |
20...80℃ |
|
儲存溫度： |
40...120℃ |
|
供電電源： |
12.5...30VDC |
|
輸出信號： |
4...20mA；1...5VDC；0...5VDC； |
|
壓力接口： |
M20×1.5；G1/2；或用戶自選 |
|
顯示范圍： |
1999...9999 |
|
安裝方式： |
垂直軸向安裝 |
|
外殼材質： |
鑄鋁；不銹鋼1.4301(304) |
|
膜片材質： |
不銹鋼1.4435(316L) |
|
O型密封圈： |
氟橡膠 |
|
絕緣電阻： |
100MΩ 100VDC |
|
外殼防護等級： |
IP65&IP67 |
|
通訊協議 |
HART；RS485 |

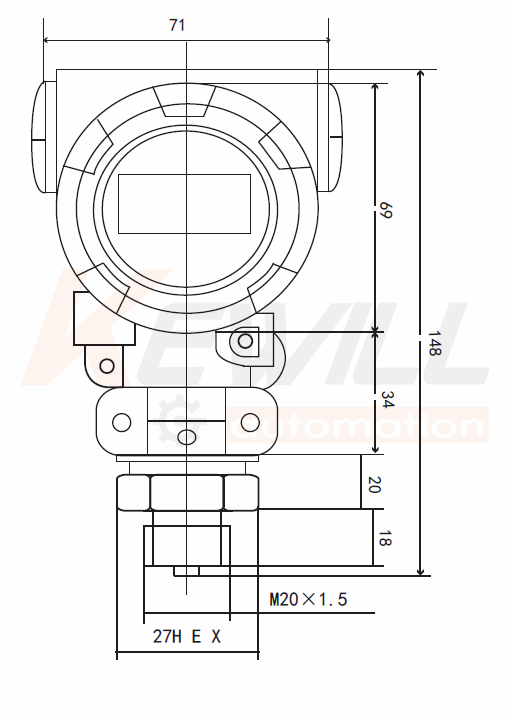

外形結構（單位：mm）

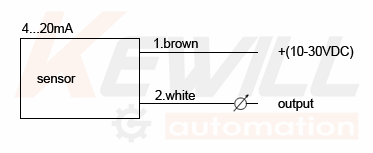

電氣接線圖
選型表
|
KAP40- |
智能壓力變送器 |
|||||||||
|
|
顯示方式 |
|||||||||
|
|
無顯示 |
|||||||||
|
|
LCD顯示屏 |
|||||||||
|
|
LED顯示屏 |
|||||||||
|
|
測量范圍 |
|||||||||
|
|
負壓-1 to 0bar |
|||||||||
|
|
表壓（量程見量程代碼表此項為常規應用選型）（*） |
|||||||||
|
|
絕壓（量程見量程代碼表） |
|||||||||
|
|
供電電源 |
|||||||||
|
|
12.5~30VDC |
|||||||||
|
|
過程連接（外螺紋） |
|||||||||
|
|
M20×1.5 （*） |
|||||||||
|
|
G1/2 |
|||||||||
|
|
G1/4 |
|||||||||
|
|
NPT1/2 |
|||||||||
|
|
輸出信號類型 |
|||||||||
|
|
4～20mA（*） |
|||||||||
|
|
0～5V |
|||||||||
|
|
1～5V |
|||||||||
|
|
精度等級 |
|||||||||
|
|
0.10% |
|||||||||
|
|
0.25% |
|||||||||
|
|
0.5% |
|||||||||
|
|
(特殊備選項)VARIO |
|||||||||
|
|
防爆功能：EXiaⅡBT4 |
|
1.4301(304)外殼 |
|||||||
|
|
HART通訊協議 |
|
1.4435(316L)外殼 |
|||||||
|
|
RS485通訊協議 |
|||||||||
|
KAP40- |
|
|
|
|
|
|
|
←選型示例 |
||
備注：(*)為現貨或常備款。
