智能防爆壓力變送器
原理&結構
KAP40壓力變送器是集壓力測量、顯示、變送輸出于一體的智能化測控產品，對傳感器非線性、溫度漂移進行修正補償，通過手操器在線調整變送器參數，實現精確的數字/數據傳輸、現場設備診斷、遠程雙向通訊。
智能防爆壓力變送器
特點
●測量范圍廣,全結構
●具有HART通訊協議或RS485通訊協議
●高亮度LCD壓力現場顯示&LED訂貨可選
應用
"對316L不銹鋼無腐蝕的氣體、液體壓力測量
應用于石油、化工、冶金、電力、水文等工業過程現場 "
|
技術參數 |
|
|
量程范圍： |
1 to 0bar |
|
0 to 0.1bar |
|
|
0 to 1000bar |
|
|
允許過載： |
小于等于額定量程的1.5倍或1100bar（取最小值） |
|
壓力類型： |
表壓；絕壓；密封參考壓型 |
|
精確度： |
±0.10%（0-100bar） |
|
±0.25%（0-100bar） |
|
|
±0.5%（0-1000bar） |
|
|
長期穩定性： |
±0.2%F.S/年 |
|
零點溫度漂移： |
±0.03%F.S/℃（≤1bar） |
|
±0.02%F.S/℃（＞1bar） |
|
|
±0.03%F.S/℃（≤1bar） |
|
|
滿度溫度漂移： |
±0.02%F.S/℃（＞1bar） |
|
工作溫度： |
20...80℃ |
|
儲存溫度： |
40...120℃ |
|
供電電源： |
12.5...30VDC |
|
輸出信號： |
4...20mA；1...5VDC；0...5VDC； |
|
壓力接口： |
M20×1.5；G1/2；或用戶自選 |
|
顯示范圍： |
1999...9999 |
|
安裝方式： |
垂直軸向安裝 |
|
外殼材質： |
鑄鋁；不銹鋼1.4301(304) |
|
膜片材質： |
不銹鋼1.4435(316L) |
|
O型密封圈： |
氟橡膠 |
|
絕緣電阻： |
100MΩ 100VDC |
|
外殼防護等級： |
IP65&IP67 |
|
通訊協議 |
HART；RS485 |

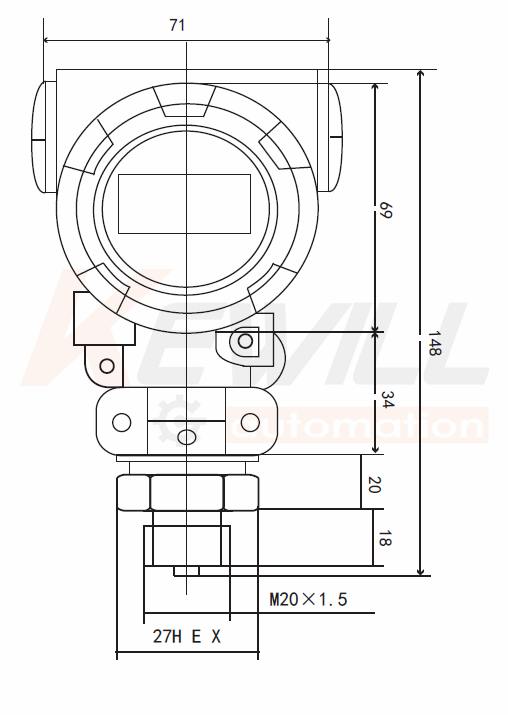

外形結構（單位：mm）

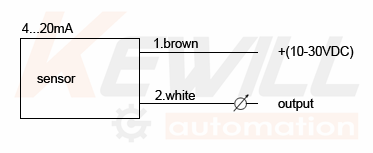

電氣接線圖
量程代碼表
|
標準量程代碼表(單位bar) |
||
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
-1…0bar |
GB0 |
/ |
|
0…1bar |
GB1 |
AB1 |
|
0…2.5bar |
GB2.5 |
AB2.5 |
|
0…4bar |
GB4 |
AB4 |
|
0…6bar |
GB6 |
AB6 |
|
0…10bar |
GB10 |
AB10 |
|
0…20bar |
GB20 |
AB20 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
0…400bar |
GB400 |
AB400 |
|
0…600bar |
GB600 |
AB600 |
|
0…1000bar |
GB1000 |
AB1000 |
|
標準量程代碼表(單位psi) |
||
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
0…15psi |
GP15 |
AP15 |
|
0…50psi |
GP50 |
AP50 |
|
0…75psi |
GP75 |
AP75 |
|
0…100psi |
GP100 |
AP100 |
|
0…200psi |
GP200 |
AP200 |
|
0…300psi |
GP300 |
AP300 |
|
0…500psi |
GP500 |
AP500 |
|
0…750psi |
GP750 |
AP750 |
|
0…1000psi |
GP1000 |
AP1000 |
|
0…2000psi |
GP2000 |
AP2000 |
|
0…4000psi |
GP4000 |
AP4000 |
|
0…7000psi |
GP7000 |
AP7000 |
|
0…10000psi |
GP10000 |
AP10000 |
注：若所需量程不在標準列表中， 請?jiān)谟嗀洉r(shí)注明，可按客戶要求標定。 例如所需量程：表壓0…25 bar，可將量程代碼寫為GB25。
選型表
|
KAP40- |
智能壓力變送器 |
|||||||||
|
|
顯示方式 |
|||||||||
|
|
無顯示 |
|||||||||
|
|
LCD顯示屏 |
|||||||||
|
|
LED顯示屏 |
|||||||||
|
|
測量范圍 |
|||||||||
|
|
負壓-1 to 0bar |
|||||||||
|
|
表壓（量程見量程代碼表此項為常規應用選型）（*） |
|||||||||
|
|
絕壓（量程見量程代碼表） |
|||||||||
|
|
供電電源 |
|||||||||
|
|
12.5~30VDC |
|||||||||
|
|
過程連接（外螺紋） |
|||||||||
|
|
M20×1.5 （*） |
|||||||||
|
|
G1/2 |
|||||||||
|
|
G1/4 |
|||||||||
|
|
NPT1/2 |
|||||||||
|
|
輸出信號類型 |
|||||||||
|
|
4～20mA（*） |
|||||||||
|
|
0～5V |
|||||||||
|
|
1～5V |
|||||||||
|
|
精度等級 |
|||||||||
|
|
0.10% |
|||||||||
|
|
0.25% |
|||||||||
|
|
0.5% |
|||||||||
|
|
(特殊備選項)VARIO |
|||||||||
|
|
防爆功能：EXiaⅡBT4 |
|
1.4301(304)外殼 |
|||||||
|
|
HART通訊協議 |
|
1.4435(316L)外殼 |
|||||||
|
|
RS485通訊協議 |
|||||||||
|
KAP40- |
|
|
|
|
|
|
|
←選型示例 |
||
備注：(*)為現貨或常備款。
