原理&結構
PE-TF差壓變送器防爆用于測量液體，氣體和蒸汽的壓力。PET差壓/壓力變送器帶上遠傳密封裝置后，就成為PETF遠傳差壓變送器，其仍具有PET差壓/壓力變送器的各種特點。
主要特點
零點，量程均現場可調4-20mA輸出帶HART通訊協議
高精度，穩定性好。高靜壓，抗過壓強
重復性好，自帶溫度補償。可用于腐蝕性，高溫型，易結晶和堵塞的介質測量
標準配置HART通訊協議具有防爆的功能
阻尼可調
應用
"適用于多種惡劣的工況
主要用于工業流程控制，通過選擇不同的膜片可適用于多種工況，如腐蝕性、高溫型，易結晶，易堵塞，高粘度的介質測量"
適合于測量水，油，氣類介質
應用于鋼廠，電廠，航空，煤炭，泥漿，礦漿，造紙，食品機械等行業
|
技術規格 |
|
|
量程： |
詳見參數表 |
|
輸出： |
二線制4-20mA直流信號上疊加HART數字信號 |
|
精度： |
0.1級，0.2級，0.5級可選 |
|
溫度影響： |
≤±0.45%/55℃ |
|
靜壓影響： |
±0.1%/7MPa（零位），±0.2%/7MPa（量程） |
|
穩定性： |
六個月內不超過變送器精度 |
|
量程誤差： |
±0.25%輸入讀數，（通過調整校正） |
|
安裝位置影響： |
當傳感器膜片不是垂直時，可能產生不大于 |
|
0.24Kpa的零位系統誤差，此誤差可通過調零校正 |
|
|
震動影響； |
±0.1%最大量程限值 |
|
電源影響： |
小于輸出量程0.0055%V |
|
靜壓與過載極限： |
12...30VDC |
|
負載： |
電路板的最大負載電阻R：R=（V-10.5）/0.0236， |
|
式中R為最大負載電阻Ω；V供電電壓 |
|
|
啟動時間： |
5Sec |
|
刷新時間： |
0.25Sec |
|
量程和零位調整： |
通過按鍵調整或采用HART通訊調整 |
|
正負遷移： |
最大正遷移量為測量范圍上限值（URL）與測量 |
|
量程之差；最大負載遷移量為URL |
|
|
出錯報警： |
自診斷程序檢查出故障，模擬輸出高于20.8mA |
|
或低于3.8mA報警，高/低標志通過HART通訊調整 |
|
|
阻尼常數： |
電氣阻尼為0-32s，可按0.1s間隔調整。 |
|
工作溫度： |
電子線路：-30...85℃，敏感元件；見遠傳裝置 |
|
灌充液體特性表 |
|
|
介質溫度： |
見遠傳裝置灌充液體特性表 |
|
存儲溫度： |
40...125℃ |
|
相對濕度： |
5%-98% |
|
防護等級： |
IP65 |
|
結構材料： |
電氣外殼為鋁合金，其余零件材料詳見選型表 |
|
防爆等級： |
Exd IICT6 |
|
電氣連接： |
M20 1.5螺孔，用以連接電纜管 |
|
重量： |
約10kg（不包含附件） |
注：URL為測量范圍上下限
遠傳裝置灌充液特性表
|
代號 |
灌充液 |
溫度范圍 |
比重g/（cm3） |
溫度膨脹系數 |
25℃時粘度（mPa.S） |
|
- |
200系列硅油 |
-40至149℃ |
0.965 |
0.00108 |
<20 |
|
S |
高溫硅油 |
-15至315℃ |
1.07 |
0.00053 |
40-50 |
|
F |
氟油 |
-45至205℃ |
1.85 |
0.000864 |
65 |
接線圖
|
標準量程代碼表 |
|
|
標準量程 |
代碼 |
|
-100...0KPa |
NB0 |
|
0...1.6KPa |
GB1.6 |
|
0...5KPa |
GB5 |
|
0...7.5KPa |
GB7.5 |
|
0...10KPa |
GB10 |
|
0...20KPa |
GB20 |
|
0...40KPa |
GB40 |
|
0...100KPa |
GB100 |
|
0...200KPa |
GB200 |
|
0...700KPa |
GB700 |
|
0...1000KPa |
GB1000 |
|
0...2500KPa |
GB2500 |
|
0...5000KPa |
GB5000 |
|
0...10000KPa |
GB10000 |
|
絕對壓力 |
|
|
標準量程 |
代碼 |
|
0...1.6KPa |
AB1.6 |
|
0...5KPa |
AB5 |
|
0...7.5KPa |
AB7.5 |
|
0...10KPa |
AB10 |
|
0...20KPa |
AB20 |
|
0...40KPa |
AB40 |
|
0...100KPa |
AB100 |
|
0...200KPa |
AB200 |
|
0...700KPa |
AB700 |
|
0...1000KPa |
AB1000 |
|
0...2500KPa |
AB2500 |
|
0...5000KPa |
AB5000 |
|
0...10000KPa |
AB10000 |
注：若所需量程不在標準列表中，請在訂貨時注明，可按客戶要求標定。例如所需量程：表壓0...15lKPa.可將量程寫為GB15，負壓-1...0bar?？蓪⒘砍檀a寫為NB0
按鍵操作說明(標定時)
|
LCD顯示 |
說明 |
|
OPEN |
按鍵開鎖，同時按下<Z>和<S>鍵5秒鐘以上，便可開鎖。 |
|
PV=0 |
PV清零：將變送器之間置于大氣壓上,按鍵開鎖后, |
|
同時按下Z>和<S>鍵2秒鐘以上,便可將當前PV值 |
|
|
設為0 |
|
|
PVER |
如果當前PV值與0值的偏差超出50%FS以上，PV值清 |
|
零無效 |
|
|
LSET |
按鍵調零：對變送器施加零點壓力，按下<Z>鍵2秒鐘 |
|
變送器輸出4.000mA電流，完成調零操作。 |
|
|
HSET |
按鍵調滿：對變送器施加滿點壓力，按下<S>鍵2秒鐘， |
|
變送器輸出20.000mA電流，完成調滿操作 |
|
|
OK |
變送器數據恢復：先按住Z鍵，再接通變送器電源，繼 |
|
續按住Z鍵5秒鐘以上，顯示OK，則說明已將變送器數據 |
|
|
恢復到出廠時狀態，松開按鍵即可。 |
|
|
FAIL |
顯示FAIL，則說明未對變送器進行數據備份，無法將 |
|
變送器數據恢復到出廠狀態 |

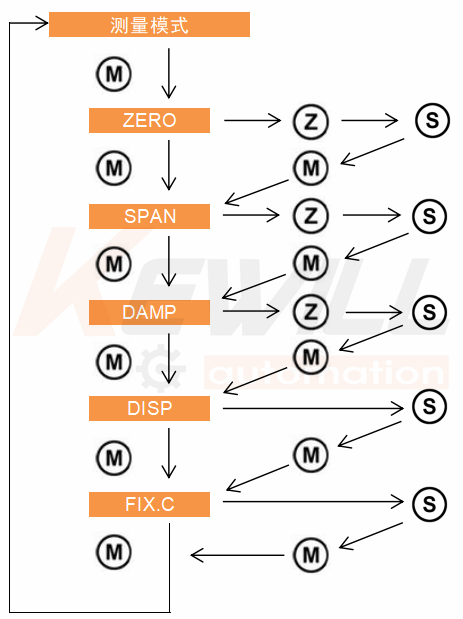

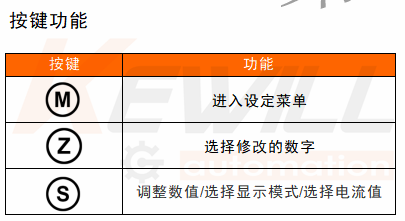

按鍵操作說明（測試時）
菜單功能
|
菜單名稱 |
功能 |
可選項 |
|
ZERO |
設置模擬量程下限 |
設置Z/按鍵S |
|
SPAN |
設置模擬量程上限 |
設置Z/按鍵S |
|
DAMP |
設置阻尼時間 |
設置Z/按鍵S |
|
DISP |
設置顯示模式 |
按S鍵選擇壓力/ |
|
電流/百分比 |
||
|
FIX.C |
規定電流輸出 |
按S鍵選擇3.8、 |
|
4.8、12、16 |
||
|
20.8mA |
