原理

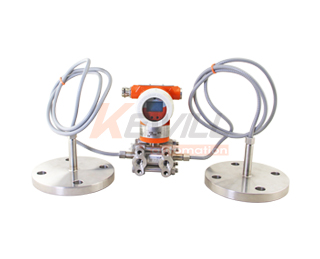

PE-TF電廠專用差壓變送器用于測量液體，氣體和蒸汽的壓力。PET差壓/壓力變送器帶上遠傳密封裝置后，就成為PETF遠傳差壓變送器，其仍具有PET差壓/壓力變送器的各種特點。
主要特點
零點，量程均現場可調4-20mA輸出帶HART通訊協議
高精度，穩定性好。高靜壓，抗過壓強
重復性好，自帶溫度補償?？捎糜诟g性，高溫型，易結晶和堵塞的介質測量
標準配置HART通訊協議具有防爆的功能
阻尼可調
應用
"適用于多種惡劣的工況
主要用于工業流程控制，通過選擇不同的膜片可適用于多種工況，如腐蝕性、高溫型，易結晶，易堵塞，高粘度的介質測量"
適合于測量水，油，氣類介質
應用于鋼廠，電廠，航空，煤炭，泥漿，礦漿，造紙，食品機械等行業
技術規格 |
|
量程： | 詳見參數表 |
輸出： | 二線制4-20mA直流信號上疊加HART數字信號 |
精度： | 0.1級，0.2級，0.5級可選 |
溫度影響： | ≤±0.45%/55℃ |
靜壓影響： | ±0.1%/7MPa（零位），±0.2%/7MPa（量程） |
穩定性： | 六個月內不超過變送器精度 |
量程誤差： | ±0.25%輸入讀數，（通過調整校正） |
安裝位置影響： | 當傳感器膜片不是垂直時，可能產生不大于 |
0.24Kpa的零位系統誤差，此誤差可通過調零校正 | |
震動影響； | ±0.1%最大量程限值 |
電源影響： | 小于輸出量程0.0055%V |
靜壓與過載極限： | 12...30VDC |
負載： | 電路板的最大負載電阻R：R=（V-10.5）/0.0236， |
式中R為最大負載電阻Ω；V供電電壓 | |
啟動時間： | 5Sec |
刷新時間： | 0.25Sec |
量程和零位調整： | 通過按鍵調整或采用HART通訊調整 |
正負遷移： | 最大正遷移量為測量范圍上限值（URL）與測量 |
量程之差；最大負載遷移量為URL | |
出錯報警： | 自診斷程序檢查出故障，模擬輸出高于20.8mA |
或低于3.8mA報警，高/低標志通過HART通訊調整 | |
阻尼常數： | 電氣阻尼為0-32s，可按0.1s間隔調整。 |
工作溫度： | 電子線路：-30...85℃，敏感元件；見遠傳裝置 |
灌充液體特性表 | |
介質溫度： | 見遠傳裝置灌充液體特性表 |
存儲溫度： | 40...125℃ |
相對濕度： | 5%-98% |
防護等級： | IP65 |
結構材料： | 電氣外殼為鋁合金，其余零件材料詳見選型表 |
防爆等級： | Exd IICT6 |
電氣連接： | M20 1.5螺孔，用以連接電纜管 |
重量： | 約10kg（不包含附件） |
注：URL為測量范圍上下限
遠傳裝置灌充液特性表
代號 | 灌充液 | 溫度范圍 | 比重g/（cm3） | 溫度膨脹系數 | 25℃時粘度（mPa.S） |
- | 200系列硅油 | -40至149℃ | 0.965 | 0.00108 | <20 |
S | 高溫硅油 | -15至315℃ | 1.07 | 0.00053 | 40-50 |
F | 氟油 | -45至205℃ | 1.85 | 0.000864 | 65 |
接線圖
標準量程代碼表 | |
標準量程 | 代碼 |
-100...0KPa | NB0 |
0...1.6KPa | GB1.6 |
0...5KPa | GB5 |
0...7.5KPa | GB7.5 |
0...10KPa | GB10 |
0...20KPa | GB20 |
0...40KPa | GB40 |
0...100KPa | GB100 |
0...200KPa | GB200 |
0...700KPa | GB700 |
0...1000KPa | GB1000 |
0...2500KPa | GB2500 |
0...5000KPa | GB5000 |
0...10000KPa | GB10000 |
絕對壓力 | |
標準量程 | 代碼 |
0...1.6KPa | AB1.6 |
0...5KPa | AB5 |
0...7.5KPa | AB7.5 |
0...10KPa | AB10 |
0...20KPa | AB20 |
0...40KPa | AB40 |
0...100KPa | AB100 |
0...200KPa | AB200 |
0...700KPa | AB700 |
0...1000KPa | AB1000 |
0...2500KPa | AB2500 |
0...5000KPa | AB5000 |
0...10000KPa | AB10000 |
注：若所需量程不在標準列表中，請?jiān)谟嗀洉r(shí)注明，可按客戶要求標定。例如所需量程：表壓0...15lKPa.可將量程寫為GB15，負壓-1...0bar?？蓪⒘砍檀a寫為NB0
按鍵操作說明(標定時)
LCD顯示 | 說明 |
OPEN | 按鍵開鎖，同時按下<Z>和<S>鍵5秒鐘以上，便可開鎖。 |
PV=0 | PV清零：將變送器之間置于大氣壓上,按鍵開鎖后, |
同時按下Z>和<S>鍵2秒鐘以上,便可將當前PV值 | |
設為0 | |
PVER | 如果當前PV值與0值的偏差超出50%FS以上，PV值清 |
零無效 | |
LSET | 按鍵調零：對變送器施加零點壓力，按下<Z>鍵2秒鐘 |
變送器輸出4.000mA電流，完成調零操作。 | |
HSET | 按鍵調滿：對變送器施加滿點壓力，按下<S>鍵2秒鐘， |
變送器輸出20.000mA電流，完成調滿操作 | |
OK | 變送器數據恢復：先按住Z鍵，再接通變送器電源，繼 |
續按住Z鍵5秒鐘以上，顯示OK，則說明已將變送器數據 | |
恢復到出廠時狀態，松開按鍵即可。 | |
FAIL | 顯示FAIL，則說明未對變送器進行數據備份，無法將 |
變送器數據恢復到出廠狀態 |
