產品概述

　 PE-TM小巧型差壓變送器
原理&結構
小巧型差壓變送器采用硅壓阻式芯體作為信號測量元件，被測差壓作用到變送器兩端，利用半導體硅材料的壓阻效應，實現差壓與電信號的轉換。
特點
全不銹鋼密封結構設計，防護等級 IP65
體積小巧，安裝便捷
輸出信號形式多樣
應用
對316L不銹鋼無腐蝕的氣體、液體的差壓測量。
應用于工業過程中風壓及流速測量，干燥氣體等系統。
管道及爐膛壓力測量。
石油、化工行業。

技術參數
量程范圍：	0~10KPa…..35KPa...~2MPa
允許過壓：	≤額定量程的 1.5 倍或 7MPa（取最小值）
精確度：	±0.25%（典型）    ±0.5%（最大）
長期穩定性：	±0.5%F.S/年（≤200KPa）
	±0.2%F.S/年（≤2000KPa）
	±0.03%F.S/℃（≤100KPa）
零點溫度漂移：	±0.02%F.S/℃（＞100KPa）
	±0.03%F.S/℃（≤100KPa）
滿度溫度漂移：	±0.02%F.S/℃（＞100KPa）
工作溫度：	20...80℃
貯存溫度：	40...120℃
供電電源：	15...30VDC（本安型經安全柵供電）
輸出信號：	4...20mA       0/1～5/10VDC
壓力接口：	G1/4 內螺紋   ￠6 軟管連接或用戶自選
外殼材質：	不銹鋼1.4301(304) &不銹鋼1.4435(316L)
膜片材質：	不銹鋼1.4435(316L)
O 型密封圈：	氟橡膠
電纜：	聚乙烯
絕緣電阻：	100MΩ    100VDC
外殼防護等級：	IP65

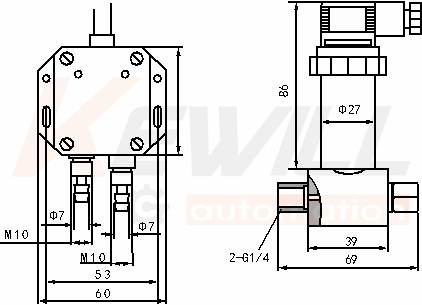

尺寸圖 選型提示
1.選型時請注意被測介質要與接觸介質的產品部分相兼容。
2.為了確保變送器安全可靠運行，建議在被測點與變送器之間安裝三閥組，保證被測介質緩慢均勻地加在差壓變送器的正、負壓腔上。
3.安裝時，建議使兩端壓力接口處于水平以便使安裝位置對產品的影響降至最小。
4.選型時，請注意被測壓力點靜壓，變送器正、負壓腔所受的過壓不能超出產品的規定值。
參數表

PE-TM1-	小巧型差壓變送器(軟管型）
PE-TM2-	小巧型差壓變送器（通用型）
	材質
		不銹鋼1.4301（304）
		不銹鋼1.4435（316L)
		測量范圍
			實際測量量程（0~10KPa...35KPa...~2MPa）
			供電電源
				24VDC
				其它供電方式
				信號輸出
					4...20mADC
					1...5VDC
					0...5VDC
					0...10VDC
					連接方式
						￠7 軟管接頭(PET-M1可選)
						G1/4 內螺紋
						M20×1.5 外螺紋
						其他特殊螺紋
PE-TM						←選型示例
