產品概述

　 PE-TF差壓/變送器
原理&結構
PE-TF差壓/變送器用于測量液體，氣體和蒸汽的壓力。PET差壓/壓力變送器帶上遠傳密封裝置后，就成為PETF遠傳差壓變送器，其仍具有PET差壓/壓力變送器的各種特點。
主要特點
零點，量程均現場可調4-20mA輸出帶HART通訊協議
高精度，穩定性好。高靜壓，抗過壓強
重復性好，自帶溫度補償。可用于腐蝕性，高溫型，易結晶和堵塞的介質測量
標準配置HART通訊協議具有防爆的功能
阻尼可調
應用
"適用于多種惡劣的工況
主要用于工業流程控制，通過選擇不同的膜片可適用于多種工況，如腐蝕性、高溫型，易結晶，易堵塞，高粘度的介質測量"
適合于測量水，油，氣類介質
應用于鋼廠，電廠，航空，煤炭，泥漿，礦漿，造紙，食品機械等行業

技術規格
量程：	詳見參數表
輸出：	二線制4-20mA直流信號上疊加HART數字信號
精度：	0.1級，0.2級，0.5級可選
溫度影響：	≤±0.45%/55℃
靜壓影響：	±0.1%/7MPa（零位），±0.2%/7MPa（量程）
穩定性：	六個月內不超過變送器精度
量程誤差：	±0.25%輸入讀數，（通過調整校正）
安裝位置影響：	當傳感器膜片不是垂直時，可能產生不大于
	0.24Kpa的零位系統誤差，此誤差可通過調零校正
震動影響；	±0.1%最大量程限值
電源影響：	小于輸出量程0.0055%V
靜壓與過載極限：	12...30VDC
負載：	電路板的最大負載電阻R：R=（V-10.5）/0.0236，
	式中R為最大負載電阻Ω；V供電電壓
啟動時間：	5Sec
刷新時間：	0.25Sec
量程和零位調整：	通過按鍵調整或采用HART通訊調整



正負遷移：	最大正遷移量為測量范圍上限值（URL）與測量
	量程之差；最大負載遷移量為URL
出錯報警：	自診斷程序檢查出故障，模擬輸出高于20.8mA
	或低于3.8mA報警，高/低標志通過HART通訊調整
阻尼常數：	電氣阻尼為0-32s，可按0.1s間隔調整。
工作溫度：	電子線路：-30...85℃，敏感元件；見遠傳裝置
	灌充液體特性表
介質溫度：	見遠傳裝置灌充液體特性表
存儲溫度：	40...125℃
相對濕度：	5%-98%
防護等級：	IP65
結構材料：	電氣外殼為鋁合金，其余零件材料詳見選型表
防爆等級：	Exd IICT6
電氣連接：	M20 1.5螺孔，用以連接電纜管
重量：	約10kg（不包含附件）

注：URL為測量范圍上下限
遠傳裝置灌充液特性表

代號	灌充液	溫度范圍	比重g/（cm3）	溫度膨脹系數	25℃時粘度（mPa.S）
-	200系列硅油	-40至149℃	0.965	0.00108	<20
S	高溫硅油	-15至315℃	1.07	0.00053	40-50
F	氟油	-45至205℃	1.85	0.000864	65

接線圖

標準量程代碼表
標準量程	代碼
-100...0KPa	NB0
0...1.6KPa	GB1.6
0...5KPa	GB5
0...7.5KPa	GB7.5
0...10KPa	GB10
0...20KPa	GB20
0...40KPa	GB40
0...100KPa	GB100
0...200KPa	GB200
0...700KPa	GB700
0...1000KPa	GB1000
0...2500KPa	GB2500
0...5000KPa	GB5000
0...10000KPa	GB10000



絕對壓力
標準量程	代碼
0...1.6KPa	AB1.6
0...5KPa	AB5
0...7.5KPa	AB7.5
0...10KPa	AB10
0...20KPa	AB20
0...40KPa	AB40
0...100KPa	AB100
0...200KPa	AB200
0...700KPa	AB700
0...1000KPa	AB1000
0...2500KPa	AB2500
0...5000KPa	AB5000
0...10000KPa	AB10000

注：若所需量程不在標準列表中，請?jiān)谟嗀洉r(shí)注明，可按客戶要求標定。例如所需量程：表壓0...15lKPa.可將量程寫為GB15，負壓-1...0bar?？蓪⒘砍檀a寫為NB0

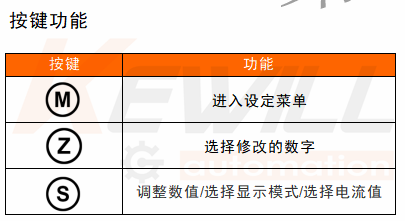

按鍵操作說明(標定時)

LCD顯示	說明
OPEN	按鍵開鎖，同時按下<Z>和<S>鍵5秒鐘以上，便可開鎖。
PV=0	PV清零：將變送器之間置于大氣壓上,按鍵開鎖后,
	同時按下Z>和<S>鍵2秒鐘以上,便可將當前PV值
	設為0
PVER	如果當前PV值與0值的偏差超出50%FS以上，PV值清
	零無效
LSET	按鍵調零：對變送器施加零點壓力，按下<Z>鍵2秒鐘
	變送器輸出4.000mA電流，完成調零操作。
HSET	按鍵調滿：對變送器施加滿點壓力，按下<S>鍵2秒鐘，
	變送器輸出20.000mA電流，完成調滿操作
OK	變送器數據恢復：先按住Z鍵，再接通變送器電源，繼
	續按住Z鍵5秒鐘以上，顯示OK，則說明已將變送器數據
	恢復到出廠時狀態，松開按鍵即可。
FAIL	顯示FAIL，則說明未對變送器進行數據備份，無法將
	變送器數據恢復到出廠狀態

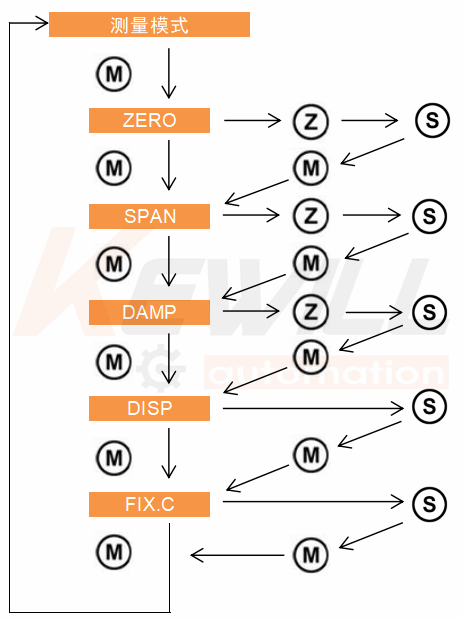

按鍵操作說明（測試時） 菜單功能

菜單名稱	功能	可選項
ZERO	設置模擬量程下限	設置Z/按鍵S
SPAN	設置模擬量程上限	設置Z/按鍵S
DAMP	設置阻尼時間	設置Z/按鍵S
DISP	設置顯示模式	按S鍵選擇壓力/
		電流/百分比
FIX.C	規定電流輸出	按S鍵選擇3.8、
		4.8、12、16
		20.8mA

選型表

PE-TF-	遠傳標準智能差壓變送器系列
PE-TF2-	遠傳智能高靜壓差壓變送器系列
PE-TF3-	遠傳智能壓力變送器系列
PE-TF4-	遠傳智能絕對壓力變送器系列
	量程范圍
		0...7.5Kpa
		0...40Kpa
		0...250Kpa
		0...1000Kpa
		0...25000Kpa
		0...10000Kpa
			4...20mA/帶HART協議
			觸點容量
				0.1級
				0.2級
				0.5級
				接口螺紋
					1/4NPT內螺紋
					報警設定區間
						主體：316不銹鋼
						隔離膜片
							316不銹鋼
							哈氏合金C-276
							蒙乃爾
							鉭
							法蘭
								一個法蘭（標準DN50，其他可定制）
								兩個法蘭（標準DN51，其他可定制）
								防護
									標準型
									隔爆型
									本安型
PE-TF-									←選型示例

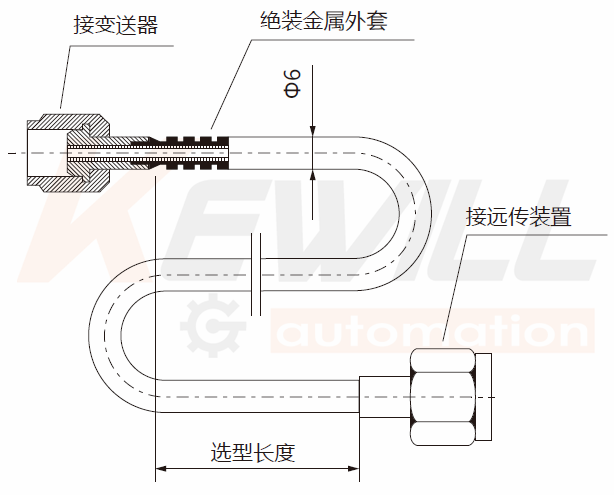

毛細管尺寸圖

KPC001-	毛細管選型表
	材料
		316不銹鋼。內徑1.09mm
		毛細管長度
			1米
			3米
			4米
			遠傳端螺紋
				1/2-20UNF-2A
				1/2-20UNF-3A，帶支撐管
					鎧裝304不銹鋼
					PVC護套鎧裝304不銹鋼
KPC001-					←選型示例

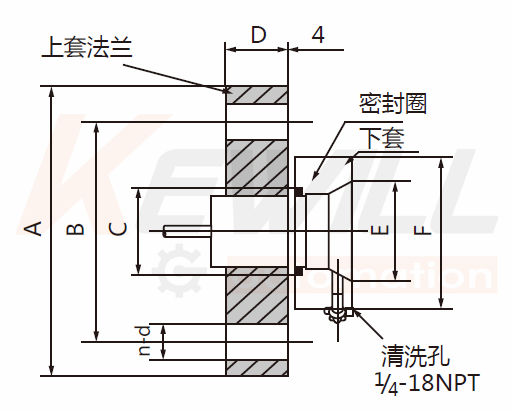

法蘭安裝遠傳裝置結構 法蘭安裝遠傳尺寸圖

上套法蘭尺寸									下套法蘭尺寸
公稱管徑		耐壓等級	凸臺直徑	外徑	厚度	螺孔中心距	螺孔數量	栓孔直徑	直徑	直徑
英寸		（LB/Mpa）	C	A	D	B	n	d	E（mm）	F（mm）
1'		150/2	63	108	14	79	4	16	26.9	66.5
		300/5	66	124	17	89	4	20
1-1/2"		150/2	73	127	17	98	4	16	41.9	78.7
		300/5	73	156	20	114	4	23
2"		150/2	92	152	19	120	4	20	52.5	95.2
		300/5	92	165	22	127	8	20
3"		150/2	127	190	23	152	4	20	79	127.2
		300/5	127	210	25	168	8	23

選型表

PE-TF-F	法蘭安裝遠傳法蘭型
	連接孔
		有清洗連接孔
		無清洗連接孔
		遠傳法蘭膜片材料
			1.4435(316L) 不銹鋼
			哈氏合金C-276
			鉭
			上套材質
				1.4435(316L) 不銹鋼
				上套尺寸
					1"
					1-1/2"
					2"
					3"
					最大工作壓力
						150LB
						300LB
						法蘭材質
							1.4435(316L) 不銹鋼
							哈氏合金C-276
							碳鋼
PE-TF-F							←選型示例

插入桶式法蘭安裝遠傳裝置結構

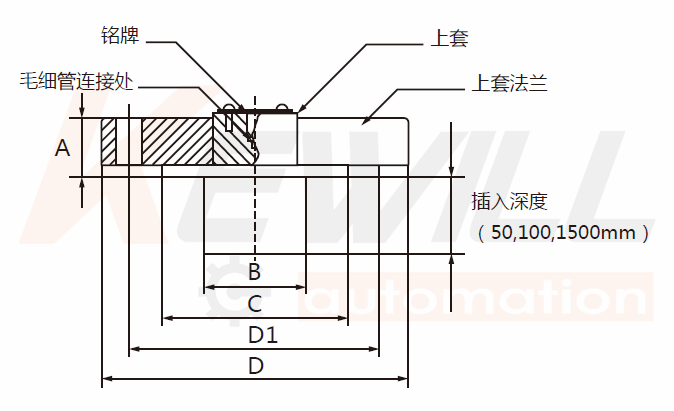

插入式法蘭尺寸圖

法蘭尺寸						螺栓孔
尺寸	耐壓等級	直徑D	A	B	C	數目n	直徑d	分布直徑D1
3"	150LB	190	30	66	127	4	19	152
4"	150LB	228	30	89	157	8	19	190
3"	300LB	210	35	66	127	8	22	168
4"	300LB	254	38	89	157	8	22	200

選型表

PE-TF-I	插入式遠傳法蘭型
	法蘭尺寸
		法蘭尺寸3"
		法蘭尺寸4"
		插入深度
			插入深度0mm
			插入深度50mm
			插入深度100mm
			插入深度150mm
			遠傳法蘭膜片材料
				遠傳法蘭膜片材料；316L不銹鋼
				遠傳法蘭膜片材料；哈氏合金C-276
				遠傳法蘭膜片材料；鉭
				法蘭材料
					法蘭碳鋼
					法蘭材料不銹鋼
					最大工作壓力
						150LB最大工作壓力1.89MPa
						300LB最大工作壓力4.9MPa
PE-TF-I						←選型示例

毛細管尺寸圖（四） 選型表

KPC001-	毛細管選型表
	材料
		316不銹鋼。內徑1.09mm
		毛細管長度
			1米
			3米
			4米
			遠傳端螺紋
				1/2-20UNF-2A
				1/2-20UNF-3A，帶支撐管
					鎧裝304不銹鋼
					PVC護套鎧裝304不銹鋼
KPC001-					←選型示例
