產品描述

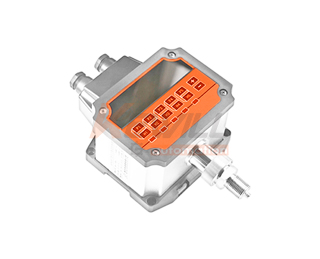

PE60智能差壓變送器型壓力/差壓變送控制器提供5路繼電器輸出和1路模擬量輸出，應用于設備的自動壓力檢測、動作控制、水位報警等，實現了遠距離壓力的測量和控制。在需要高頻切換或切換精度高。
特點
●14段LED顯示
●按鍵編程，操作簡單
●5個獨立3A繼電器控制點
●可切換4-20mA與0-10V輸出形式
●記錄工作過程中的最高壓力（可通過按鍵清除）
●支持底板、導軌、面板、活接頭四種安裝方式
●支持0~99s延時動作設定
|
技術參數 |
|
|
輸出數據 |
|
|
精 度： |
≤±0.25%FS；≤±0.5%FS |
|
重 復 性： |
≤±0.2%FS |
|
顯 示： |
滿4位，0.56寸14段數碼管顯示 |
|
溫度漂移： |
≤±0.03%FS/℃（零點/滿度） |
|
模擬量輸出 |
|
|
電 流 型： |
4....20mA DC，負載電阻≤560Ω |
|
電 壓 型： |
0V...10V DC，負載電阻≥10kΩ |
|
|
|
|
開關量輸出 |
|
|
型 式： |
5路繼電器，常開常閉觸點 |
|
開關電壓： |
≤277V AC；≤30V DC |
|
開關電流： |
≤3A |
|
響應時間： |
＜1ms |
|
開關點設置： |
1.5...99%FS |
|
回差值設置： |
1...10%FS |
|
壽命： |
≥1000萬次/最小負載；≥10萬次/最大負載 |
|
開關延時： |
0...99s |
|
環境條件 |
|
|
工作溫度： |
25...65℃ / -13...149℉ |
|
相對濕度： |
0%...85% |
|
存儲溫度： |
40...70℃ / -40...158℉ |
|
介質溫度： |
20...80℃ / -50...176℉ |
|
電磁兼容： |
LVD 2006/95/EC&EMC 2004/108/EC |
|
振 動： |
≤5g/10Hz...500Hz（IEC 60068-2- 6-2007） |
|
沖 擊： |
≤10g/11ms（IEC 60068-2-27-2008） |
|
|
|
|
輸入數據 |
|
|
供 電： |
（220±44）V AC/ 22V...32V DC |
|
量 程： |
0...10kPa... 60MPa |
|
過 壓： |
1.5倍滿量程壓力 |
|
靜 壓： |
20MPa |
選型表
|
PE60A- |
智能壓力控制器 |
||||
|
PE60B- |
智能差壓控制器 |
||||
|
|
量程 |
||||
|
|
表壓(量程見量程代碼表） |
||||
|
|
絕壓(量程見量程代碼表） |
||||
|
|
差壓(量程見量程代碼表） |
||||
|
|
供電方式 |
||||
|
|
22V～32V DC |
||||
|
|
220V AC |
||||
|
|
輸出形式 |
||||
|
|
五路繼電器輸出+模擬量輸出（4mA～20mA DC） |
||||
|
|
五路繼電器輸出+模擬量輸出（4mA～20mA DC / 0V～10V DC復用） |
||||
|
|
過程連接 |
||||
|
|
G1/2外螺紋 |
||||
|
|
M20×1.5外螺紋 |
||||
|
|
G1/4內螺紋壓力接口(KAP60B) |
||||
|
PE60- |
|
|
|
|
←選型示例 |
