產品概述
KAP12高溫壓力變送器
產品描述
KAP12高溫壓力變送器采用硅壓阻式隔離膜充油芯體作為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器，位于不銹鋼殼體內的信號處理電路，將傳感器信號轉換為標準輸出信號。
KAP12高溫壓力變送器
特點
測量范圍廣，全不銹鋼結構，壓力接口形式多樣，防護等級IP65;
輸出信號形式多樣，現場可調；
應用
對316L不銹鋼無腐蝕的氣體、液體壓力測量。
應用于石油、化工、冶金、電力、水文等工業過程現場。
船舶及航空工業領域。
液壓及氣動控制系統。
|
技術參數 |
|
|
量程范圍： |
1 to 0bar & 0 to 0.1bar & 0 to 1000bar |
|
允許過載： |
小于等于額定量程的1.5倍或110MPa（取最小值） |
|
壓力類型： |
表壓、絕壓、密封參考壓型 |
|
精確度： |
±0.25%（典型）±0.5%（最大） |
|
長期穩定性: |
±0.1%F.S/年（典型） ±0.2%F.S/年（最大） |
|
零點溫度漂移: |
±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） |
|
滿度溫度漂移: |
±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） |
|
工作溫度: |
20...150℃ |
|
貯存溫度: |
40..120℃ |
|
供電電源: |
15...30VDC |
|
輸出信號: |
4...20mA |
|
壓力接口: |
M20×1.5 G1/4或用戶自選 |
|
外殼材質: |
304不銹鋼 |
|
膜片材質: |
316L |
|
O型密封圈: |
氟橡膠 |
|
電纜： |
聚乙烯 |
|
絕緣電阻： |
100MΩ 100VDC |
|
外殼防護等級： |
IP65 |

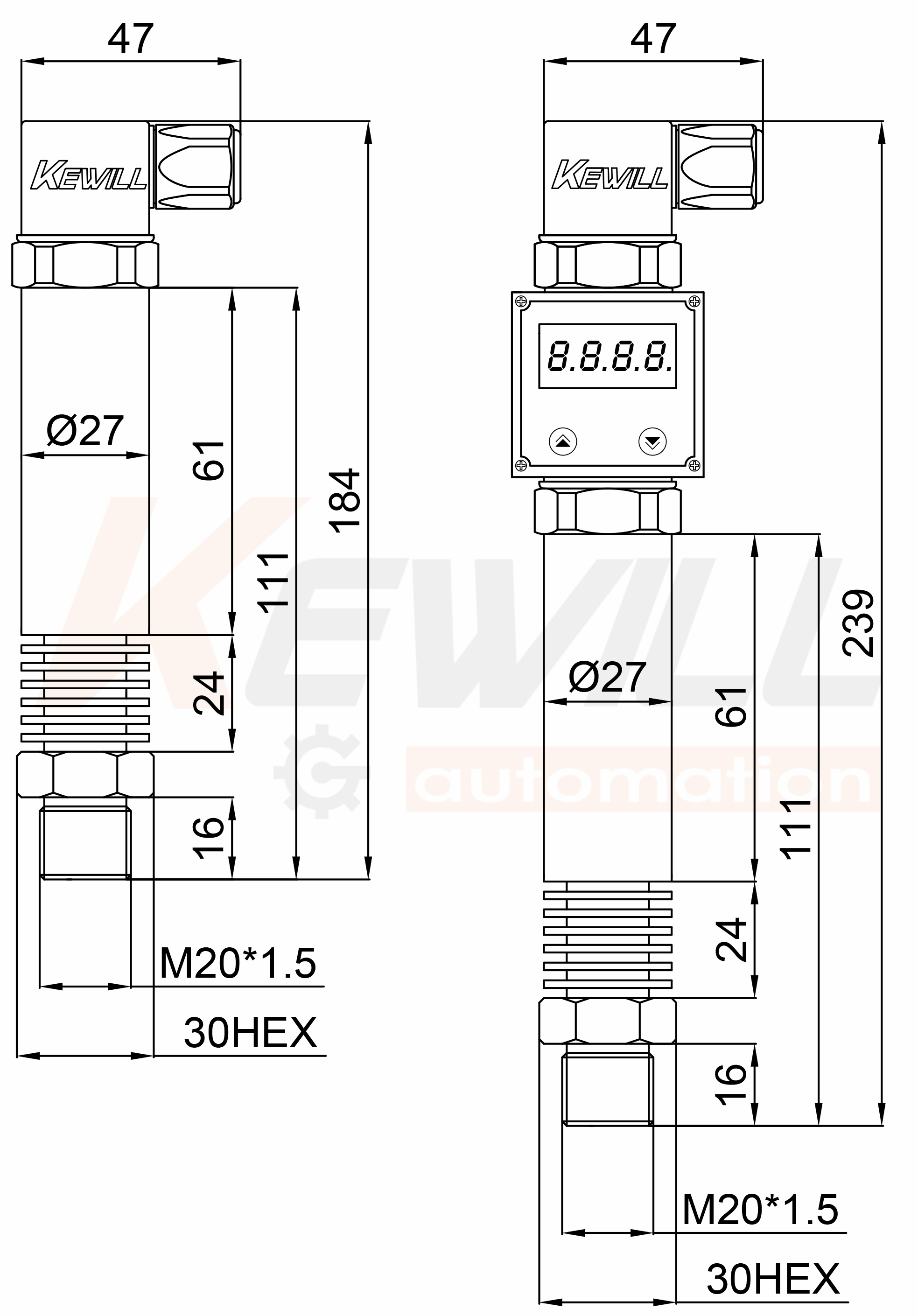

外形結構（單位：mm
|
標準量程代碼表(單位bar) |
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
0…10mbar |
GB0.01 |
AB0.01 |
|
0…40mbar |
GB0.04 |
AB0.04 |
|
0…60mbar |
GB0.06 |
AB0.06 |
|
0…100mbar |
GB0.1 |
AB0.1 |
|
0…400mbar |
GB0.4 |
AB0.4 |
|
0…600mbar |
GB0.6 |
AB0.6 |
|
0…1bar |
GB1 |
AB1 |
|
0…2.5bar |
GB2.5 |
AB2.5 |
|
0…4bar |
GB4 |
AB4 |
|
0…6bar |
GB6 |
AB6 |
|
0…10bar |
GB10 |
AB10 |
|
0…20bar |
GB20 |
AB20 |
|
0…40bar |
GB40 |
AB40 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
0…250bar |
GB250 |
AB250 |
|
0…400bar |
GB400 |
AB400 |
|
0…600bar |
GB600 |
AB600 |
|
標準量程代碼表(單位psi) |
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
0…0.15psi |
GP0.15 |
AP0.15 |
|
0…0.6psi |
GP0.6 |
AP0.6 |
|
0…1psi |
GP1 |
AP1 |
|
0…1.5psi |
GP1.5 |
AP1.5 |
|
0…6psi |
GP6 |
AP6 |
|
0…10psi |
GP10 |
AP10 |
|
0…15psi |
GP15 |
AP15 |
|
0…50psi |
GP50 |
AP50 |
|
0…75psi |
GP75 |
AP75 |
|
0…100psi |
GP100 |
AP100 |
|
0…200psi |
GP200 |
AP200 |
|
0…300psi |
GP300 |
AP300 |
|
0…500psi |
GP500 |
AP500 |
|
0…750psi |
GP750 |
AP750 |
|
0…1000psi |
GP1000 |
AP1000 |
|
0…2000psi |
GP2000 |
AP2000 |
|
0…4000psi |
GP4000 |
AP4000 |
|
0…7000psi |
GP7000 |
AP7000 |
|
0…10000psi |
GP10000 |
AP10000 |
注：若所需量程不在標準列表中， 請在訂貨時注明，可按客戶要求標定。 例如所需量程：表壓0…25 bar，可將量程代碼寫為GB25。
選型表
|
KAP12- |
高溫壓力變送器 |
|
|
測量范圍 |
|
|
負壓-1 to 0bar |
|
|
表壓（量程見量程代碼表此項為常規應用選型）（*） |
|
|
絕壓（量程見量程代碼表） |
|
|
接口螺紋 |
|
|
G1/4 |
|
|
G1/2 （*） |
|
|
M20X1.5 |
|
|
輸出信號類型 |
|
|
4...20mA 模擬量輸出 |
|
|
電氣連接 |
|
|
|
赫斯曼接頭(DIN43650) |
|
KAP12- |
|
|
|
|
←選型示例 |
備注：*號標注為快速交貨型或現貨常備款
