產品概述

　 PE91無線壓力變送器（選配太陽能供電）
原理&結構
智能無線壓力變送器為低功耗、具有無線通訊功能的壓力儀表，LCD現場顯示+GPRS無線信號傳輸可以滿足遠程數據獲取，太陽能電池組的選配供電可以滿足不適宜布線工礦。
特點
GPRS網絡信號覆蓋全面
LCD可背光可休眠顯示系統
聯網自動校時，斷網自動重接
采集間隔可遠程設置
IP67較高防護等級
應用
自來水管網壓力監測，消防管網壓力檢測，大型工礦遠程管網檢測。

技術規格
量程：	0...0.2bar
	0...700bar
精度：	±0.5%FS
供電電源：	8...28VDC
壓力類型：	密封表壓/表壓/絕壓
輸出特性
輸出信號：	LCD現場顯示，GPRS無線信號傳輸
長期穩定性：	±0.5%FS/Year
環境條件
工作溫度：	20℃...70℃
存儲溫度：	30℃...80℃
相對濕度：	0...95%
防護等級：	IP67
振動：	≤3g/10Hz...150Hz（IEC60068-2-6-2007）
工作電源：	直流24V供電
	3.6V(19AH)鋰電池
	太陽能電池組供電
信號發生間隔：	1分鐘~60分鐘
	1小時~12小時
其它數據
顯示：	6位8段數碼液晶
按鍵：	磁棒觸發顯示
感壓膜片：	不銹鋼316L
電氣連接：	2芯電纜（電源）
重量：	約1.02kg

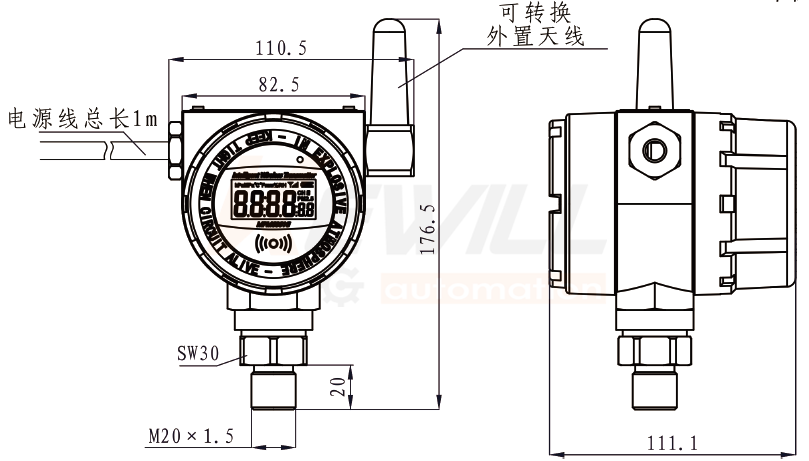

尺寸圖

量程代碼
標準量程代碼表(單位bar)			標準量程代碼表(單位bar)
標準量程	表壓代碼	絕壓代碼	標準量程	表壓代碼	絕壓代碼
0…200mbar	GB0,2	AB0,2	0…40bar	GB40	AB40
0…1bar	GB1	AB1	0…60bar	GB60	AB60
0…2.5bar	GB2.5	AB2.5	0…100bar	GB100	AB100
0…4bar	GB4	AB4	0…160bar	GB160	AB160
0…6bar	GB6	AB6	0…250bar	GB250	AB250
0…10bar	GB10	AB10	0…400bar	GB400	AB400
0…20bar	GB20	AB20	0…600bar	GB600	AB600

注：若所需量程不在標準列表中， 請?jiān)谟嗀洉r(shí)注明，可按客戶要求標定。 例如所需量程：表壓0…25 bar，可將量程代碼寫為GB25。

選型表
PE91-	無線壓力變送器（可選太陽能供電）
	量程（見量程代碼表）
		表壓（量程可指定）
		絕壓（量程可指定）
		供電方式
			直流電源供電
			鋰電池組供電
			太陽能電池組（太陽能電池板，蓄電池，太陽能控制器）
			天線類型
				內置天線（安裝點GPRS信號良好）
				外置天線（吸盤天線）線長5m
				螺紋連接
					M20×1.5外螺紋接口，水線密封
					G1/2外螺紋接口，水線密封
					軟件服務類型
						客戶自有應用
						Web網頁（臺式PC與移動智能手機可配置與查詢）
						特種傳輸：zigbee無線傳輸
PE91-						←選型示例
