原理&結構
一體化溫度變送器PT100或PT1000 classA鉑熱電阻原理，一體化溫度變送器具有集溫度檢測與信號處于一體，標準接插件出線，體積小巧，線性化輸出4~20mA或1~5V標準信號。
主要特點
安裝簡單
多種量程可選
多種規格探頭可選
全不銹鋼外殼，結構緊湊堅固，抗干擾能力強
標準方式出線
應用
氣液兩用型，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
技術參數
|
技術參數 |
|
|
測量范圍: |
200...0°C,100...0°C,50...0°C, 50...50 °C; 0...50 °C; 0...80 °C; 0...100 °C; 0...120°C, 0...150°C,0...200°C,0...450°C,0...500°C或客戶任意指定-200...500°C間量程 |
|
精度等級: |
±0.2%FS |
|
±0.5%FS |
|
|
探頭尺寸與耐壓: |
Φ6 探頭 40 bar |
|
Φ8 探頭 40 bar |
|
|
Φ10 探頭 100 bar |
|
|
防護等級: |
IP65 |
|
輸出信號: |
4...20mA |
|
1...5VDC |
|
|
供電電壓: |
20...30VDC |
|
響應時間: |
0.5...3s（典型值1秒） |
|
環境溫度: |
30...85°C |
|
常用接口: |
G1/2 |
|
G1/4 |
|
|
M20*1.5 |
|
|
電氣部分材料: |
黑色NBR |
|
外殼材料: |
不銹鋼1.4301(304) |
|
觸液部分材料: |
不銹鋼1.4435(316L) |
|
保護管材質: |
不銹鋼1.4301(304) |
|
不銹鋼1.4435(316L) |
|
|
電氣連接: |
DIN標準接頭(DIN43650) |
|
M12*1航空接插件 |

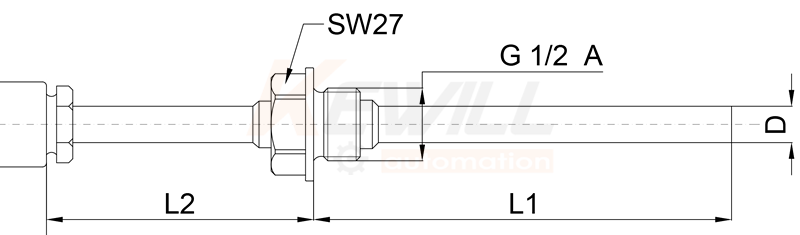

高溫冷卻部件尺寸
|
量程 |
增加尺寸 |
量程 |
增加尺寸 |
|
-200...0 °C |
45mm |
0...120 °C |
0mm |
|
-100...0 °C |
45mm |
0...150 °C |
45mm |
|
-50...0 °C |
0mm |
0...200 °C |
45mm |
|
-50...50 °C |
0mm |
0...300 °C |
45mm |
|
0...50 °C |
0mm |
0...350 °C |
45mm |
|
0...80 °C |
0mm |
0...450 °C |
100mm |
|
0...100 °C |
0mm |
0...500 °C |
300mm |
備注：如遇現場安裝空間有限，可提出定制需求。使用壽命與精度漂移受冷卻段長度影響。
常規量程代碼表
|
代碼 |
對應量程 |
代碼 |
對應量程 |
代碼 |
對應量程 |
代碼 |
對應量程 |
|
/NA |
-200...0°C; |
/PA |
0...50 °C; |
/PE |
0...120°C; |
/PI |
0...350°C; |
|
/NB |
-100...0°C; |
/PB |
0...50 °C; |
/PF |
0...150°C; |
/PJ |
0...450°C; |
|
/NC |
-50...0°C; |
/PC |
0...80 °C; |
/PG |
0...200°C; |
/PK |
0...500°C; |
|
/ND |
-50...50 °C; |
/PD |
0...100 °C; |
/PH |
0...300°C; |
/PL |
任意指定量程 |
選型表
|
TK50T- |
一體化溫度變送器 |
|||||||
|
|
輸出 |
|||||||
|
|
4...20mA輸出 |
|||||||
|
|
1...5V輸出 |
|||||||
|
|
探頭直徑 |
|||||||
|
|
Φ6 耐壓40 bar （*） |
|||||||
|
|
Φ8 耐壓40 bar |
|||||||
|
|
Φ10 耐壓100 bar |
|||||||
|
|
螺紋連接方式 |
|||||||
|
|
G1/2外螺紋（*） |
|||||||
|
|
G1/4外螺紋 |
|||||||
|
|
M20*1.5外螺紋 |
|||||||
|
|
M27*2外螺紋 |
|||||||
|
|
定制型 |
|||||||
|
|
探頭長度 |
|||||||
|
|
7mm（短定制款） |
|||||||
|
|
15mm（*） |
|||||||
|
|
25mm |
|||||||
|
|
50mm（*） |
|||||||
|
|
75mm |
|||||||
|
|
100mm（*） |
|||||||
|
|
定制方式Customized |
|||||||
|
|
電氣出線方式 |
|||||||
|
|
航空插座 |
|||||||
|
|
DIN標準接頭(DIN43650) |
|||||||
|
|
溫度量程 |
|||||||
|
|
詳見“常規量程代碼表” |
|||||||
|
|
精度等級 |
|||||||
|
|
±0.2% |
|||||||
|
|
±0.5% |
|||||||
|
TK50T- |
|
|
|
|
|
|
|
←選型示例 |
備注：“*”標為現貨常備款或快速交貨型
|
選配：電纜附件A |
||||||||||||
|
KEM- |
M12附線接插件 |
|||||||||||
|
|
|
自接線柱 |
||||||||||
|
|
接插頭 |
|||||||||||
|
|
|
直型 |
||||||||||
|
|
彎型 |
|||||||||||
|
|
|
2米線纜長度 |
||||||||||
|
|
5米線纜長度 |
|||||||||||
|
|
要求線長 |
|||||||||||
|
KEM- |
|
|
|
←選型示例 |
||||||||
|
選配：電纜附件B |
||||||||||||
|
KEC- |
信號電纜（與該系列主品配套） |
|||||||||||
|
|
|
2米線纜長度 |
||||||||||
|
|
5米線纜長度 |
|||||||||||
|
|
要求線長 |
|||||||||||
|
|
|
普通線纜 |
||||||||||
|
|
屏蔽線纜 |
|||||||||||
|
KEC- |
|
|
←選型示例 |
|||||||||
|
選配：焊接附件C |
||||||||||||
|
KTW- |
焊接底座 |
|||||||||||
|
|
|
G1/2底座 |
||||||||||
|
|
G1/4底座 |
|||||||||||
|
|
異型連接 |
|||||||||||
|
|
|
不銹鋼1.4301(304) |
||||||||||
|
|
不銹鋼1.4435(316L) |
|||||||||||
|
|
定制材質Customized |
|||||||||||
|
KTW- |
|
|
←選型示例 |
|||||||||
|
選配：保護套管D |
||||||||||||
|
KTC- |
保護套管 Cannula |
|||||||||||
|
|
|
不銹鋼1.4301(304) |
||||||||||
|
|
不銹鋼1.4435(316L) |
|||||||||||
|
|
鈦合金Ti |
|||||||||||
|
|
哈氏合金HB |
|||||||||||
|
|
探桿與密封面外襯PTFE |
|||||||||||
|
|
|
長度、螺紋、直徑與主品配套 |
||||||||||
|
|
協議另立尺寸、螺紋、直徑 |
|||||||||||
|
KTC- |
|
|
←選型示例 |
|||||||||
