產品描述
TK80衛生型溫度傳感器是專用于食品衛生、醫藥環保的衛生型溫度變送器，產品設計符合FDA\GMP標準。采用PT100或PT1000熱電阻進行溫度測量，信號通過電路處理后轉換成標準工業電信號輸出。全1.4435不銹鋼外殼設計，使其不會對測量介質及環境形成污染，專用食品衛生級過程連接，可確保不留消毒死角。
主要特點
光潔度與材質符合食品衛生級普遍要求
材質符合食品衛生級普遍要求
專用食品衛生卡箍連接
測量范圍-50…200度
可集成多款式現場顯示儀表實現多點開關量控制
技術規格
|
溫度與精度 |
|
|
量程范圍： |
-50...200℃ |
|
環境溫度： |
30℃...100℃ |
|
存儲溫度： |
-30℃...140℃ |
|
相對濕度： |
0...80% |
|
控制精度： |
≤±0.25%FS |
|
顯示精度： |
±0.15FS |
|
顯示方式： |
就地?zé)o/遠傳可配合顯示 |
|
傳感器： |
PT1000 Class A |
|
|
PT100 Class A |
|
輸出供電與接線 |
|
|
電源范圍： |
無需供電 |
|
輸出信號： |
PT100&PT1000 |
|
引線方式： |
M12*1航空插頭 |
|
|
內螺紋G1/2防爆接口 |
|
材質耐壓防護 |
|
|
耐壓： |
40bar |
|
防護等級： |
IP67 |
|
殼體： |
不銹鋼1.4301(304) |
|
介質接觸部分： |
不銹鋼1.4435 (316L) |

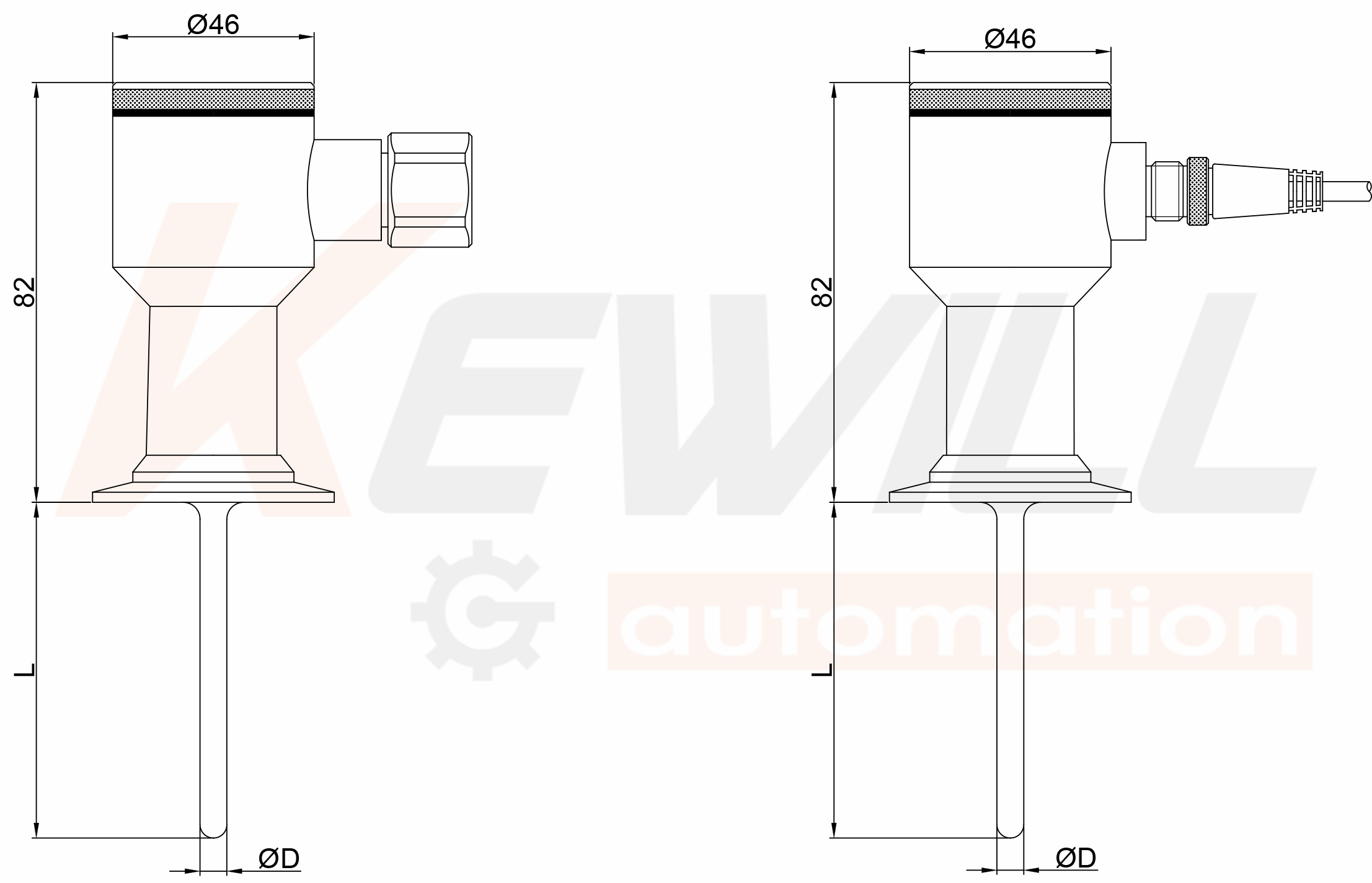

外形結構

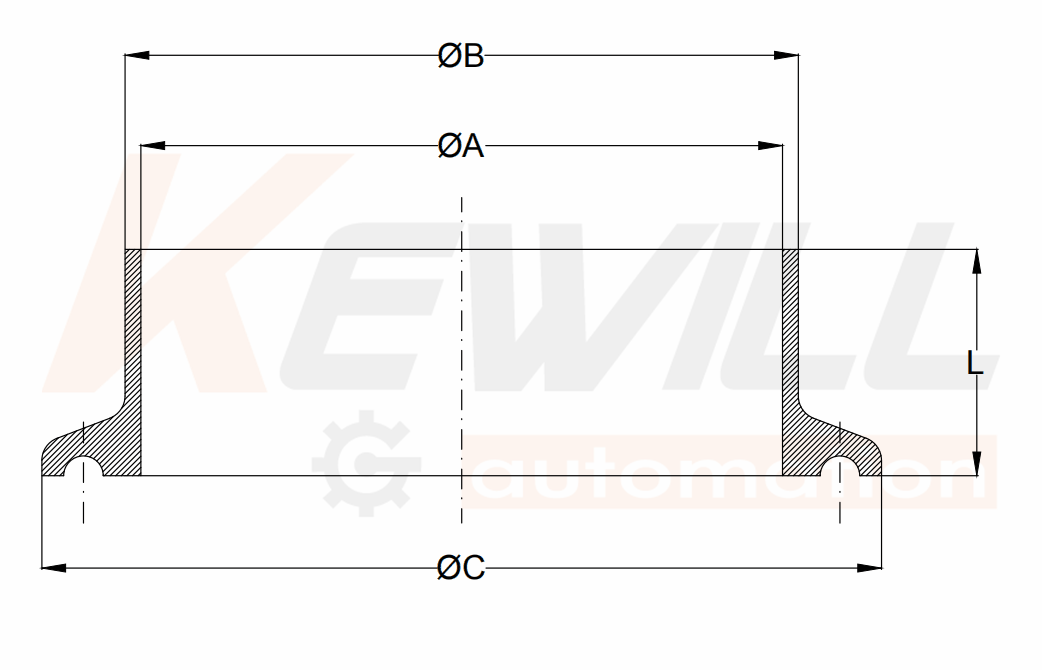

衛生卡盤尺寸與型號
|
型號 |
DN |
表盤外徑C |
管外徑B |
管內徑A |
高度L |
|
C20 |
20 |
50.5 |
19 |
15.7 |
21.5 |
|
C25 |
25 |
50.5 |
25.4 |
22.2 |
21.5 |
|
C40 |
40 |
50.5 |
38.1 |
34.9 |
21.5 |
|
C50 |
50 |
64 |
50.8 |
47.6 |
21.5 |
|
C60 |
60 |
77.5 |
63.5 |
60.3 |
21.5 |
|
C80 |
80 |
91 |
76.2 |
73 |
21.5 |
|
C100 |
100 |
119 |
101.6 |
97.6 |
28 |

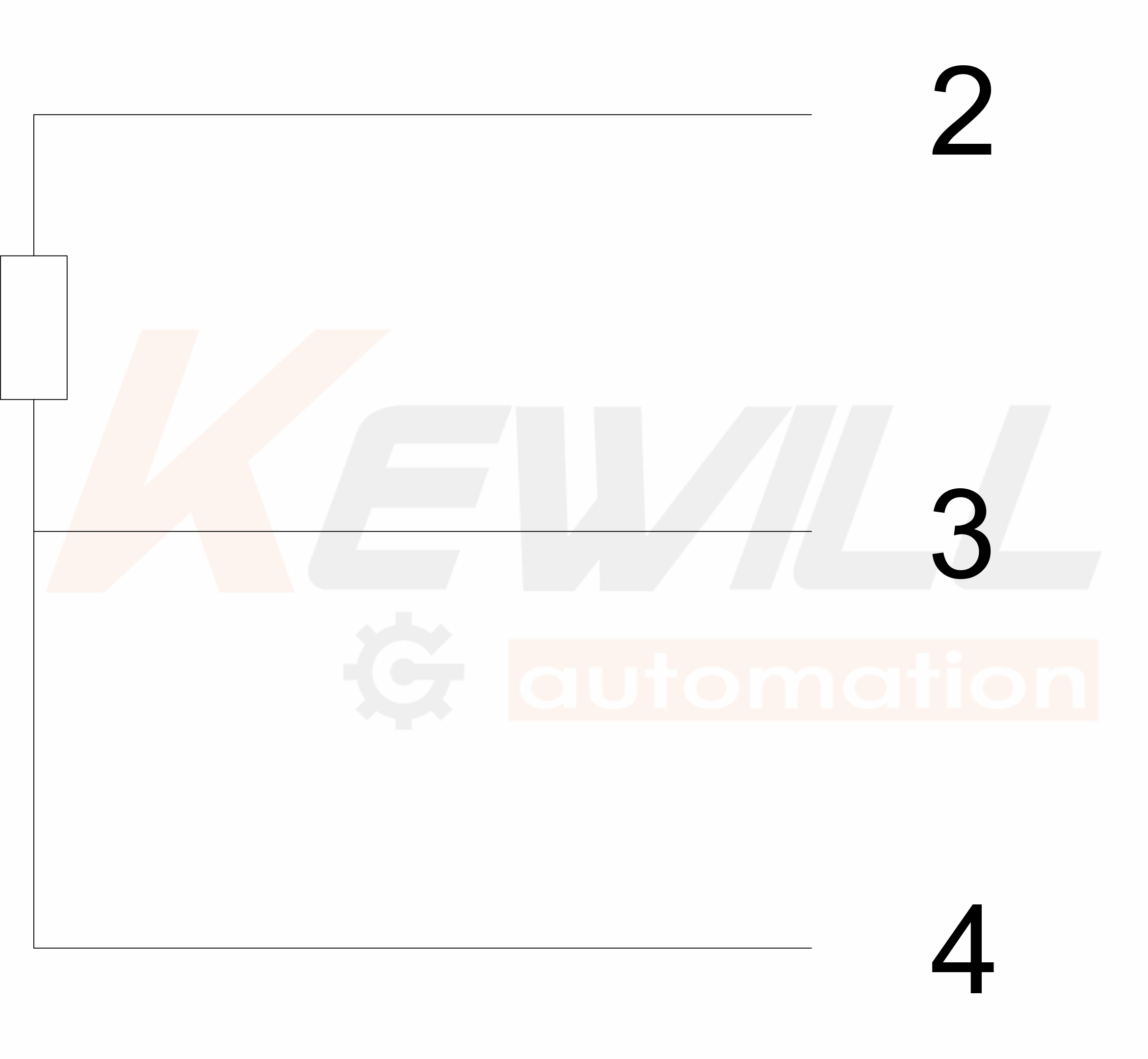

接線指導
|
連接示意圖 |
PT100/PT1000輸出 |
||
|
M12接插線 |
針腳 |
電纜 |
|
|
2 |
棕色 |
||
|
|
4 |
藍色 |
|
|
3 |
黑色 |
|
|
|
|
|
|
|
常規量程代碼表
|
代碼 |
對應量程 |
代碼 |
對應量程 |
代碼 |
對應量程 |
代碼 |
對應量程 |
|
/ |
/ |
/PA |
0...50 °C; |
/PE |
0...120°C; |
/PL |
任意指定量程 (-50...200°C范圍內） |
|
/ |
/ |
/PB |
0...50 °C; |
/PF |
0...150°C; |
||
|
/NC |
-50...0°C; |
/PC |
0...80 °C; |
/PG |
0...200°C; |
||
|
/ND |
-50...50 °C; |
/PD |
0...100 °C; |
/ |
/ |
選型表
|
TK80- |
衛生型溫度傳感器 |
||||||
|
|
輸出輸出類型 |
||||||
|
|
PT100鉑熱電阻 |
||||||
|
|
PT1000鉑熱電阻 |
||||||
|
|
探頭直徑(D) |
||||||
|
|
Φ6 可耐壓40 bar(長度L≤1000mm可選) （*） |
||||||
|
|
Φ8 可耐壓40 bar |
||||||
|
|
卡箍連接方式 |
||||||
|
|
DN20衛生卡箍 直徑50.5mm |
||||||
|
|
DN25衛生卡箍 直徑50.5mm （*） |
||||||
|
|
DN40衛生卡箍 直徑50.5mm |
||||||
|
|
DN50衛生卡箍 直徑64mm |
||||||
|
|
DN60衛生卡箍 直徑77.5mm |
||||||
|
|
DN80衛生卡箍 直徑91mm |
||||||
|
|
DN100衛生卡箍 直徑119mm |
||||||
|
|
探頭長度(L) |
||||||
|
|
15mm（*） |
||||||
|
|
25mm |
||||||
|
|
50mm（*） |
||||||
|
|
75mm |
||||||
|
|
100mm（*） |
||||||
|
|
定制方式Customized |
||||||
|
|
出線方式 |
||||||
|
|
M12*1航空接插線 |
||||||
|
|
G1/2 防爆接口 |
||||||
|
|
溫度量程 |
||||||
|
|
詳見“常規量程代碼表” |
||||||
|
TK80- |
|
|
|
|
|
|
←選型示例 |
備注：“*”標為現貨常備款或快速交貨型
|
選配：電纜附件A |
||||||||||
|
KEM- |
M12附線接插件 |
|||||||||
|
|
|
自接線柱 |
||||||||
|
|
接插頭 |
|||||||||
|
|
|
直型 |
||||||||
|
|
彎型 |
|||||||||
|
|
|
2米線纜長度 |
||||||||
|
|
5米線纜長度 |
|||||||||
|
|
要求線長（m） |
|||||||||
|
KEM- |
|
|
|
←選型示例 |
||||||
|
選配：電纜附件B |
||||||||||
|
KEC- |
信號電纜（與該系列主品配套） |
|||||||||
|
|
|
2米線纜長度 |
||||||||
|
|
5米線纜長度 |
|||||||||
|
|
要求線長（m） |
|||||||||
|
|
|
普通線纜 |
||||||||
|
|
屏蔽線纜 |
|||||||||
|
KEC- |
|
|
←選型示例 |
|||||||
|
選配：安裝附件E |
|
|||||||||
|
KTS- |
對接卡盤（與該系列主品配套） |
|
||||||||
|
|
|
1.4435 (316L) 含密封件 |
|
|||||||
|
KTS- |
|
←選型示例 |
|
|||||||
