原理&結構

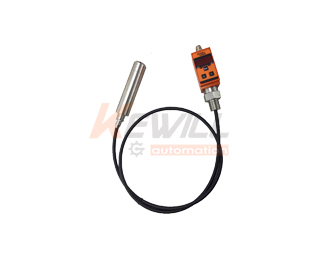

LV52防腐投入式液位變送器基于擴散硅原理，全不銹鋼外殼，防水設計，用于液位測量或其它測壓場合。集液位測量，LED顯示輸出、控制于一體化智能數顯液位測控產品該產品為全電子結構，無機械活動部件。
應用
工業現場液位測量與控制、船舶及航海系統、水文測量與監控、城市及供水 水庫大壩水位測量、循環水及污水處理系統。
主要特點
結構緊湊, 一體式設計，可將所有電路均包含在探頭中。傳感器部件防護等級IP68,接線盒IP65&IP68，抗腐蝕，最深可浸入300m水中，聚四氟乙烯電纜，防雷擊設計。
控制器特點
4位數字顯示當前液位值，液位高低預設開關點和延滯切換輸出開關量可在零點到滿度之間任意設定，外殼設有節點動作發光二極管便于觀察按鍵調校及現場設置各種參數，操作方便、2路開關量輸出帶載能力1.2A模擬量輸出（4...20mA)
|
技術規格 |
|
|
介質溫度: |
-25...80℃ |
|
環境溫度： |
-20℃...80℃ |
|
儲存溫度： |
-40℃...120℃ |
|
|
|
|
精度等級: |
0.2級 |
|
穩定性: |
優于每年0.2%FS |
|
溫度影響： |
＜±0.02%FS/K |
|
響應時間: |
＜1ms(10%到90%量程） |
|
|
|
|
工作電壓: |
12...36V DC |
|
負載電阻: |
0...750Ω |
|
電流消耗: |
與信號電流相同 |
|
開關壽命： |
≤(UB-10)V/ 0.02A (4～20mA) |
|
|
|
|
防護等級: |
IP68 |
|
電氣保護: |
反極，過載，短路保護 |
|
壓力過載: |
標定液位值2倍 |
|
外殼材料: |
控制器：不銹鋼 304 |
|
電纜材料: |
PUR（聚四氟乙烯可選） |
|
|
|
|
輸出信號： |
2路PNP+4~20mA |
|
|
2路PNP開關量 |
|
|
2路繼電器 |
選型表
|
LV52 |
投入靜壓液位變送器（控制器） |
||||||
|
|
量程 |
||||||
|
|
單位為米（M）(例如：10米量程選項表述為10) |
||||||
|
|
電纜長度 |
||||||
|
|
單位為米(注：電纜長度因略大于實際量程） |
||||||
|
|
探頭材質 |
||||||
|
|
316L不銹鋼 |
||||||
|
|
安裝固定模式 |
||||||
|
|
G1 螺紋連接固定(*) （另需指定螺紋需大于G1) |
||||||
|
|
DN50法蘭連接 |
||||||
|
|
輸出信號類型 |
||||||
|
|
2路開關量輸出（繼電器) |
||||||
|
|
2路開關量輸出（PNP) |
||||||
|
|
4...20mA模擬量輸出 |
||||||
|
|
4...20mA模擬量輸出+2路開關量（PNP) |
||||||
|
|
電氣連接 |
||||||
|
|
M12×1 接插件(2米接插線纜）(*) |
||||||
|
|
M12×1 接插件(5米接插線纜） |
||||||
|
|
M12×1 接插件(10米接插線纜） |
||||||
|
LV52- |
|
|
|
|
|
|
←選型示例 |
備注：*號標注為快速交貨型或現貨常備款
